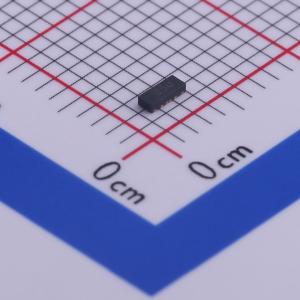

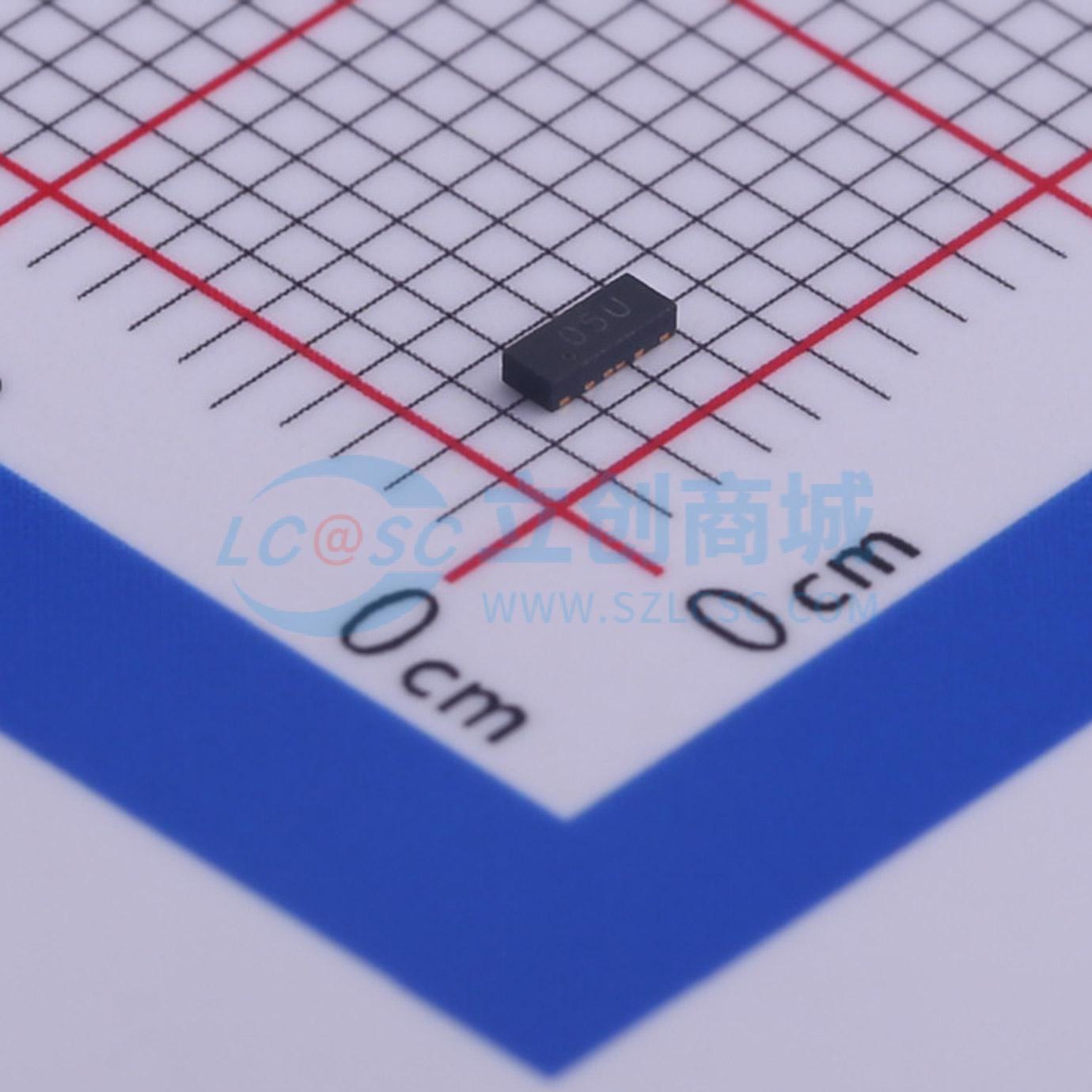

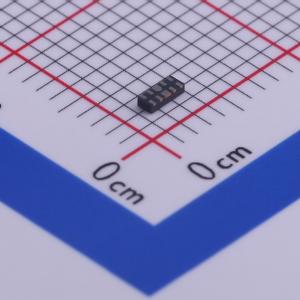

温馨提醒：图片仅供参考，商品以实物为准
PTUC0524PA
单向TVS 5V截止 峰值脉冲电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：30瓦峰值脉冲功率（8/20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容（CJ = 0.2pF 典型值，I/O到I/O）。应用：USB3.0、USB2.0、以太网。 HDMI 2.0、Displayport 1.3、eSATA
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- PTUC0524PA
- 商品编号
- C462524
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.2V | |
| 反向电流(Ir) | 20nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品特性
- 30W 峰值脉冲功率（8 / 20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（CJ = 0.2pF 典型值，I/O 到 I/O）
- IEC61000 - 4 - 2（ESD）±15kV（空气），±12kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷电）：3A（8/20μs）
应用领域
- USB3.0、USB2.0、以太网
- HDMI 2.0、Displayport 1.3、eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
