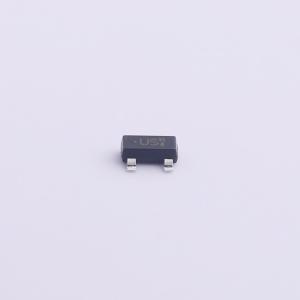

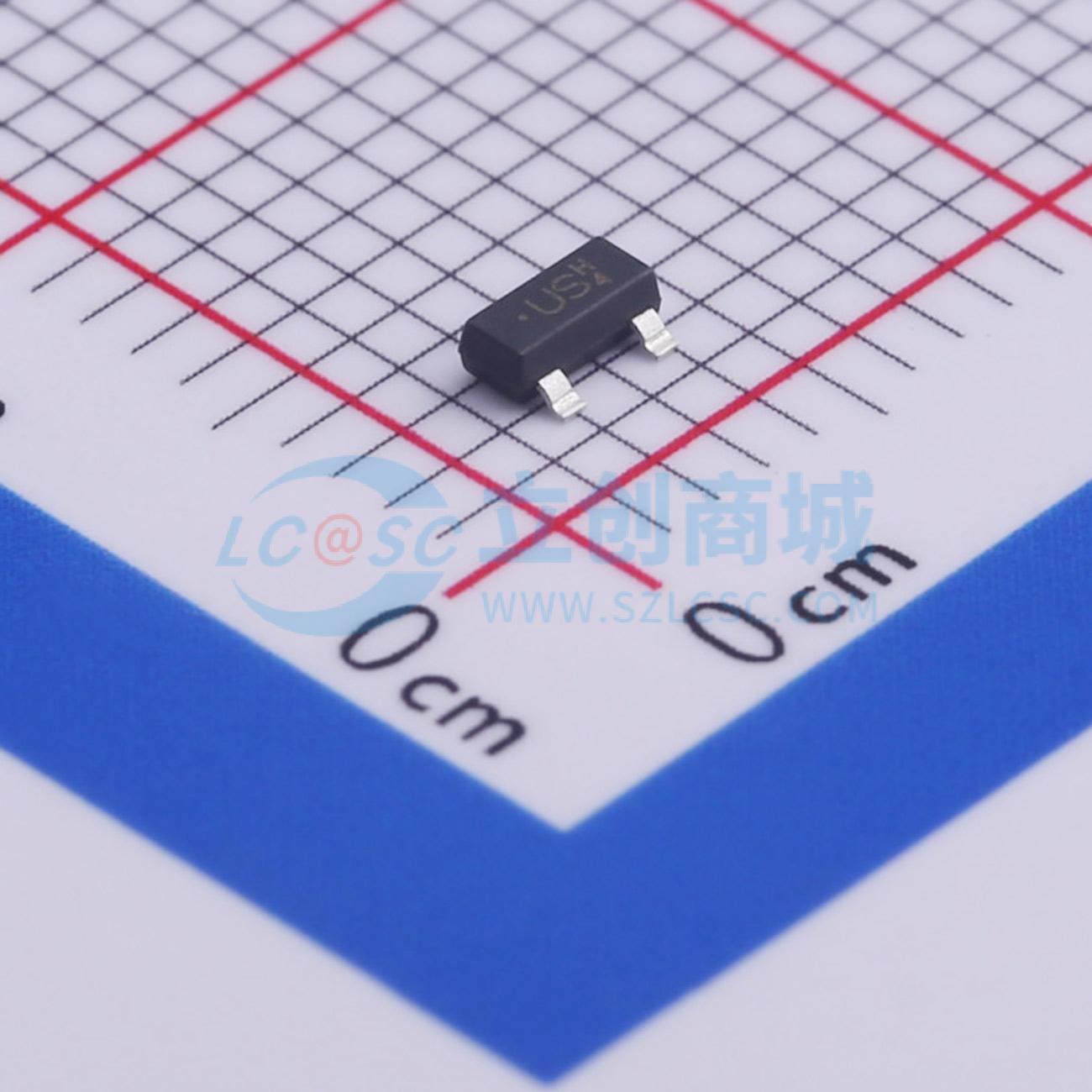

PJMBZ27V-AU
TVS 22V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款采用共阴极配置的双齐纳 ESD/瞬态保护器旨在保护敏感设备免受 ESD 影响，并防止闩锁效应。双器件组合可在单个封装中保护多达两条数据线，在电路板空间宝贵的情况下，具有节省空间的优势。
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJMBZ27V-AU
- 商品编号
- C461764
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 36V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 28.35V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
这款采用共阴极配置的双齐纳ESD/瞬态保护器旨在保护敏感设备免受ESD影响，并防止闩锁事件。双器件组合可在单个封装中保护多达两条数据线，在电路板空间宝贵的情况下具有节省空间的优势。
商品特性
- 工作峰值反向电压为12V和22V
- 在VRWM下，最大泄漏电流为100nA和50nA
- 符合IEC61000 - 4 - 2标准，空气放电15kV，接触放电8kV
- 行业标准SOT - 23封装
- 获得质量体系认证：TS16949
- 通过AEC - Q101认证
- 符合欧盟RoHS 2.0标准的无铅产品
- 采用符合IEC 61249标准的绿色模塑料
应用领域
-数据传输线路端口-电脑显示器接口端口保护-便携式消费电子产品-仪器设备
