温馨提醒：图片仅供参考，商品以实物为准

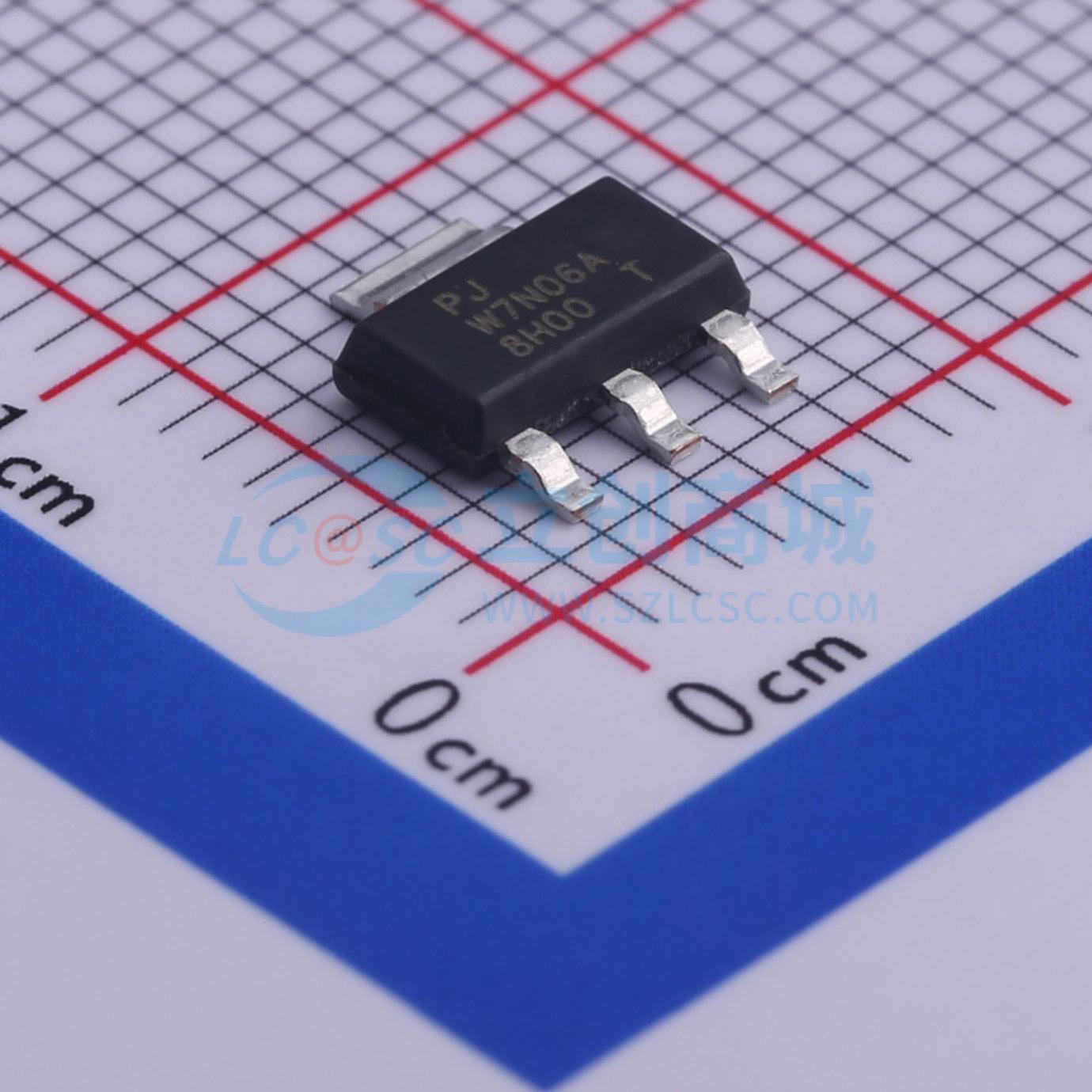

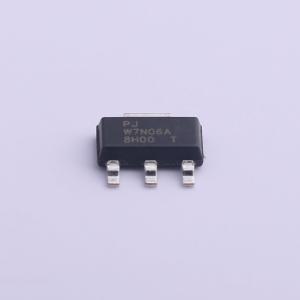

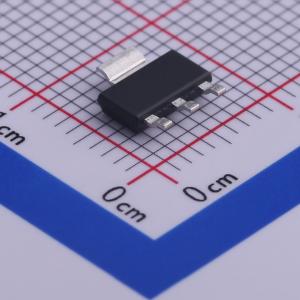

PJW7N06A
1个N沟道 耐压:60V 电流:6.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RGS(N)，VGS@10V，ID@6A < 34mΩ。RDS(ON)，VGS@4.5V，ID@3A < 40mΩ。先进的沟槽工艺技术。专为开关负载、PWM 应用等设计。符合欧盟 RoHS 2.0 标准的无铅产品。符合 IEC 61249 标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJW7N06A
- 商品编号
- C461767
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 6.6A | |
| 导通电阻(RDS(on)) | 34mΩ@10V,6A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 1.173nF@25V | |
| 反向传输电容(Crss) | 44pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当VGS为10V、ID为6A时，RDS(ON)小于34mΩ
- 当VGS为4.5V、ID为3A时，RDS(ON)小于40mΩ
- 先进的沟槽工艺技术
- 专为开关负载、PWM应用等特殊设计
- 符合欧盟RoHS 2.0标准的无铅产品
- 采用符合IEC 61249标准的绿色模塑料
