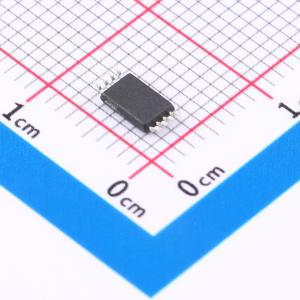

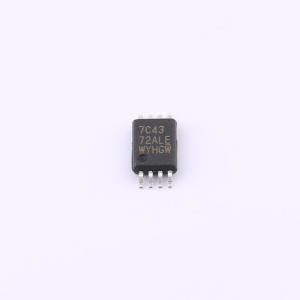

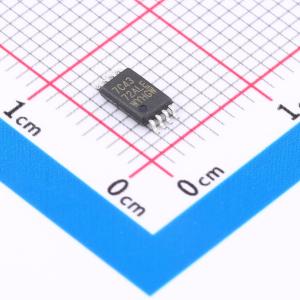

温馨提醒：图片仅供参考，商品以实物为准
PT7C4372ALEX
实时时钟模块（I²C总线）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- I²C 总线接口兼容的实时时钟，已针对高精度进行调整。除提供生成六种类型中断的功能、双闹钟功能、振荡停止检测功能（用于确定上电时有效内部数据的存在）外，还包括可用于设置不同精度级别的数字时钟精度调整功能。由于内部振荡电路以恒定电压驱动，32kHz 时钟输出稳定，不受电压波动影响。
- 品牌名称
- DIODES(美台)
- 商品型号
- PT7C4372ALEX
- 商品编号
- C461795
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~6V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 告警功能；周期性中断输出 |
商品概述
PT7C4372A/C是符合I²C总线接口的高精度实时时钟。除了提供产生六种中断、双闹钟功能、振荡停止检测功能（用于确定上电时内部有效数据的存在）外，还包括可用于设置不同精度级别的数字时钟精度调整功能。由于内部振荡电路以恒定电压驱动，32kHz时钟输出稳定，不受电压波动影响。
商品特性
- 外部石英振荡器32.000kHz和32.768kHz可选
- 支持I²C总线的高速模式（400kHz）
- 包含时间（时/分/秒）和日历（年/月/日/星期）计数器功能（BCD码）
- 可在12小时和24小时时钟显示之间选择
- 自动计算到2099年的闰年
- 内置高精度时钟精度控制逻辑
- 中断生成功能（周期时间范围：1个月至0.5秒，包括中断标志和中断停止功能）
- 闹钟功能（闹钟A：日/时/分）
- 32kHz时钟输出（/INTB输出）
- 振荡停止检测功能（用于确定内部数据的存在）
- 宽计时电压范围：1.3V至6V
- 宽接口电压范围：1.8V至6V
- 低电流消耗：0.4µA/3.0V（典型值）
