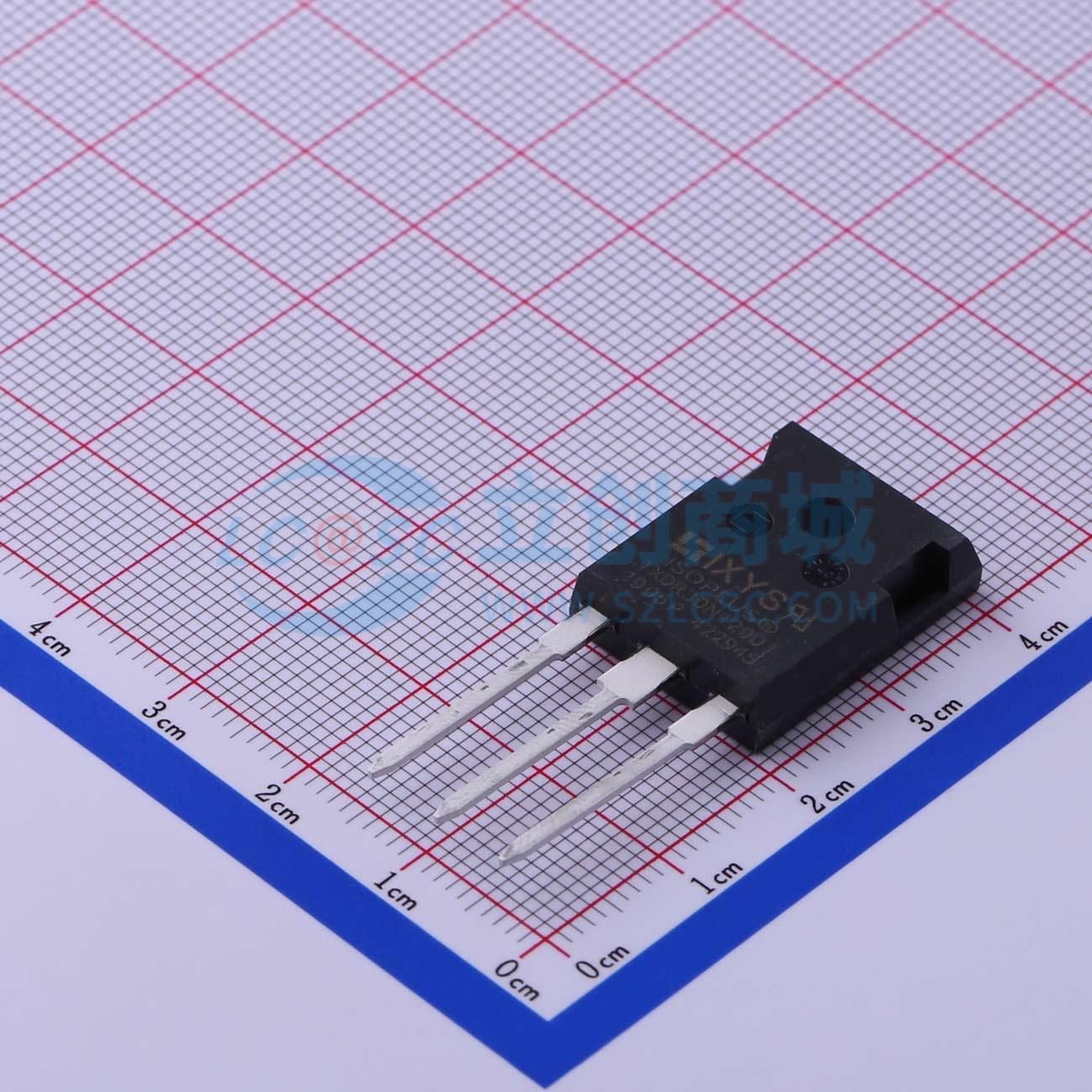

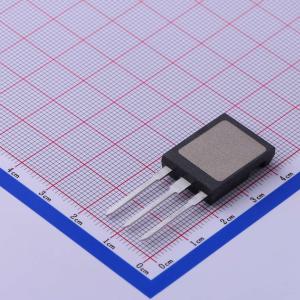

温馨提醒：图片仅供参考，商品以实物为准
IXDR30N120D1
IXDR30N120D1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXDR30N120D1
- 商品编号
- C461285
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.682克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 60A | |
| 集电极脉冲电流(Icm) | 76A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.4V | |
| 栅极阈值电压(Vge(th)) | 4.5V；6.5V | |
| 栅极电荷量(Qg) | 120nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.65nF | |
| 输出电容(Coes) | 250pF | |
| 反向传输电容(Cres) | 110pF | |
| 开启延迟时间(Td(on)) | 100ns | |
| 关断延迟时间(Td(off)) | 500ns | |
| 导通损耗(Eon) | 4.6mJ | |
| 关断损耗(Eoff) | 3.4mJ | |
| 反向恢复时间(Trr) | 200ns | |
| 工作温度 | -55℃~+150℃ |
