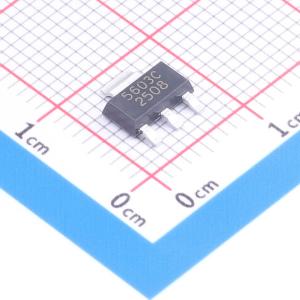

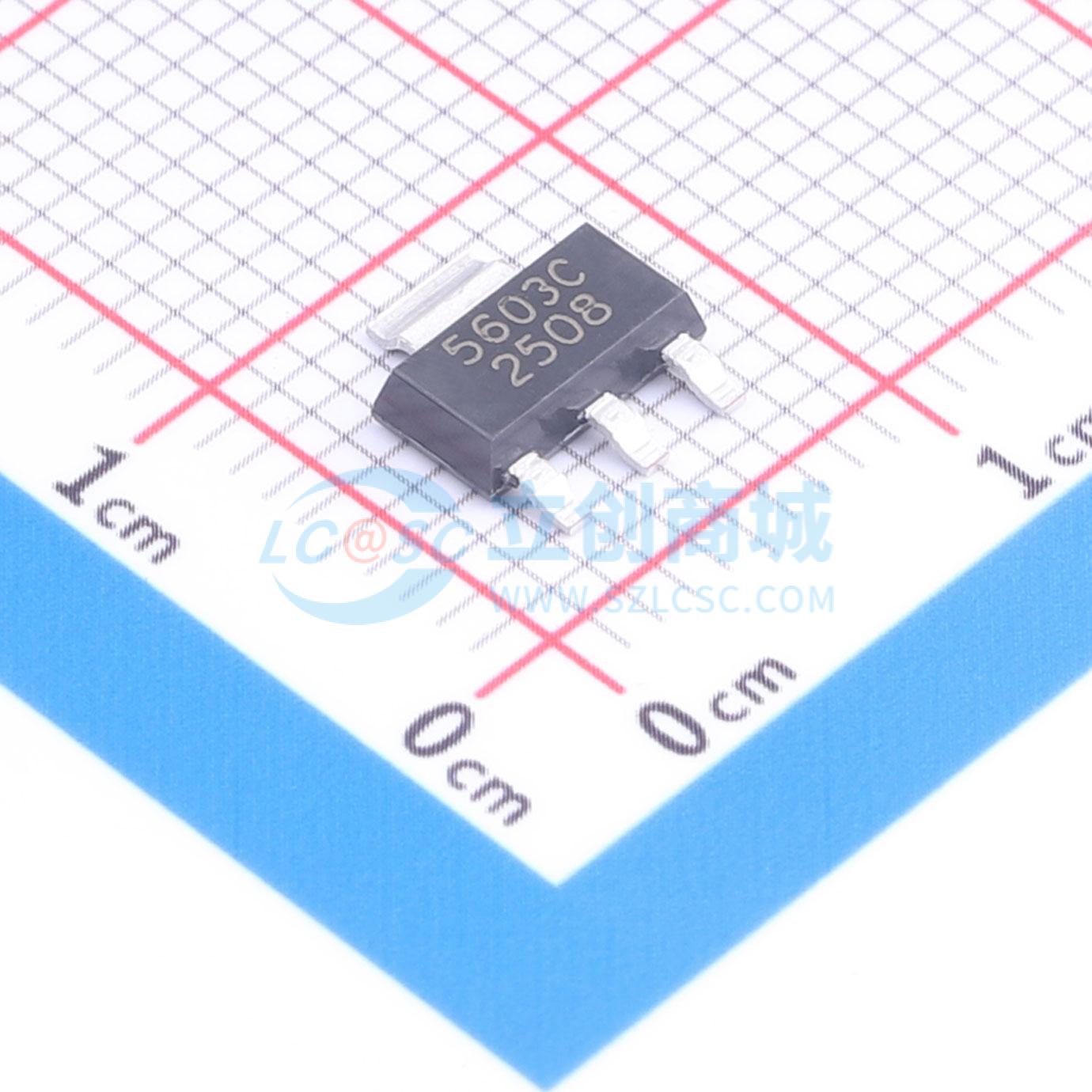

温馨提醒：图片仅供参考，商品以实物为准
CPC5603CTR
1个N沟道 耐压:415V 电流:5mA
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC5603CTR
- 商品编号
- C461290
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 415V | |
| 连续漏极电流(Id) | 130mA | |
| 导通电阻(RDS(on)) | 14Ω@350mV | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
CPC5603是一款N沟道耗尽型场效应晶体管(FET),采用了IXYS集成电路部门专有的第三代垂直DMOS工艺。第三代工艺在经济高效的硅栅工艺中实现了世界级的高压MOSFET性能。垂直DMOS工艺使该器件具有高度可靠性,尤其适用于电信、安防和电源等严苛应用环境。 CPC5603的主要应用之一是作为LITELINKTM系列数据接入装置(DAA)设备CPC5620A、CPC5621A和CPC5622A的线性稳压器/摘机开关。 CPC5603的典型导通电阻为8Ω,漏源电压为415V,采用SOT - 223封装。与所有MOS器件一样,该FET结构可防止热失控和热致二次击穿。
商品特性
- 415V漏源电压
- 耗尽型器件在低温下提供低RDS(on)
- 低导通电阻:25°C时为8Ω(典型值)
- 低VGS(off)电压:-2.0V至 - 3.6V
- 高输入阻抗
- 低输入和输出泄漏电流
- 小封装尺寸SOT - 223
- 与PC卡(PCMCIA)兼容
- 节省PCB空间和成本
应用领域
- LITELINKTM数据接入装置(DAA)的支持组件
- 电信
- 常开开关
- 点火模块
- 转换器
- 安防
- 电源
