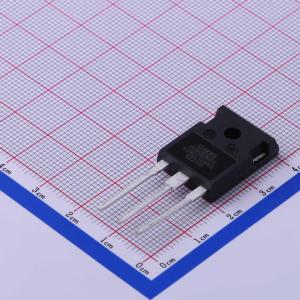

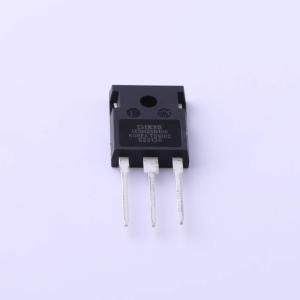

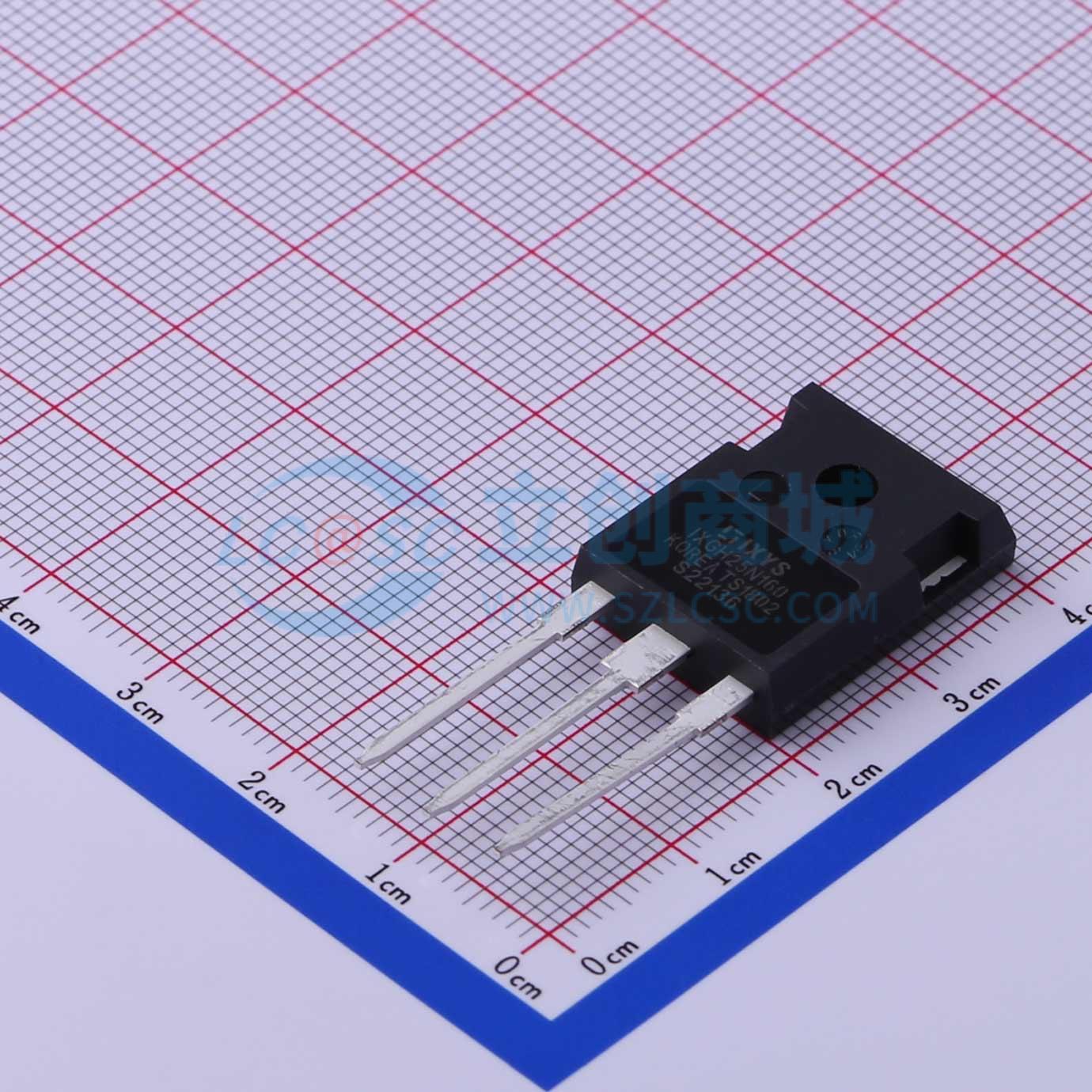

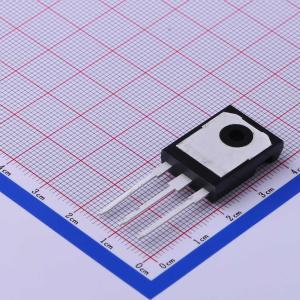

温馨提醒：图片仅供参考，商品以实物为准
IXGH25N160
IXGH25N160
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH25N160
- 商品编号
- C461319
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 6.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 1.6kV | |
| 集电极电流(Ic) | 75A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V | |
| 栅极阈值电压(Vge(th)) | 4.7V@20V,100A | |
| 栅极电荷量(Qg) | 84nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.09nF | |
| 输出电容(Coes) | 94pF | |
| 反向传输电容(Cres) | 34pF | |
| 开启延迟时间(Td(on)) | 47ns | |
| 关断延迟时间(Td(off)) | 86ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 高峰值电流能力
- 低饱和电压
- MOS栅极导通驱动简单
- 坚固的非穿通（NPT）结构
- 国际标准封装 - JEDEC TO - 268和JEDEC TO - 247
- 模塑环氧树脂符合UL 94 V - 0阻燃等级
应用领域
- 电容放电脉冲电路
