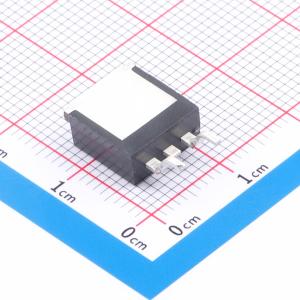

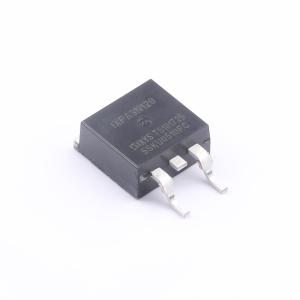

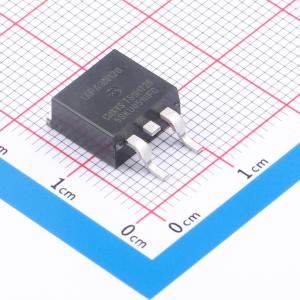

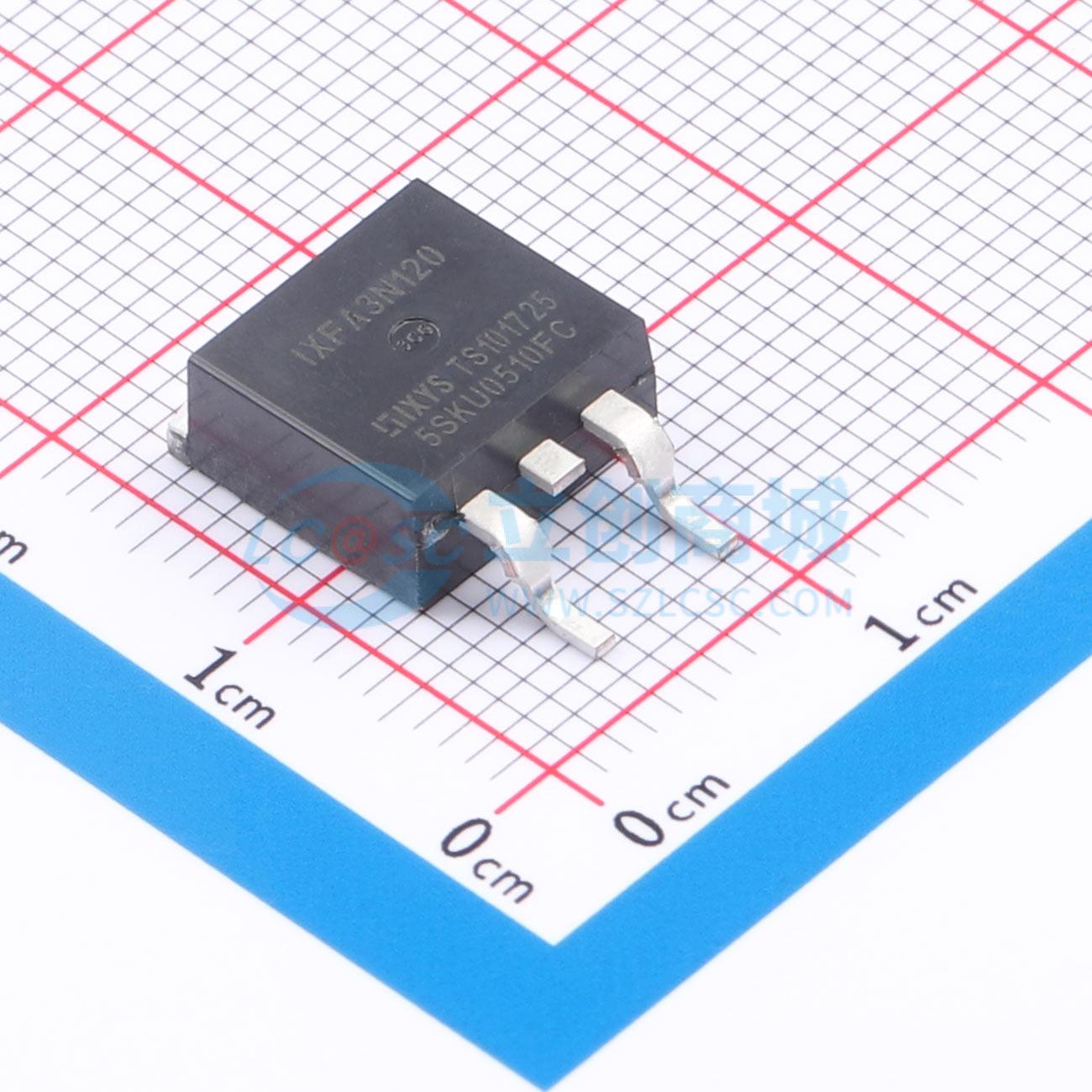

IXFA3N120
1个N沟道 耐压:1.2kV 电流:3A
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFA3N120
- 商品编号
- C461324
- 商品封装
- TO-263
- 包装方式
- 管装
- 商品毛重
- 1.995克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 4.5Ω@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 1.05nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低栅极电荷和电容
- 易于驱动
- 开关速度快
- 国际标准封装
- 低导通电阻RDS(on)
- 额定用于无钳位电感负载开关(UIS)
- 模塑环氧树脂符合UL 94 V-0阻燃等级
- 易于安装
- 节省空间
- 高功率密度
