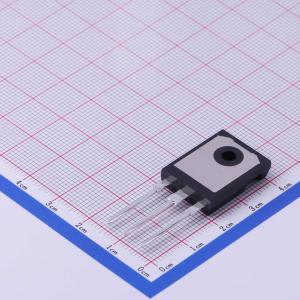

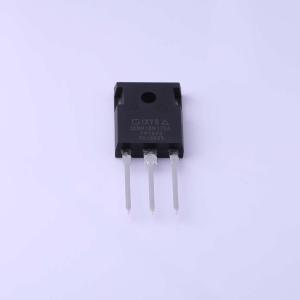

IXBH16N170A
IXBH16N170A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBH16N170A
- 商品编号
- C461315
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 8.862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 16A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 6V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 65nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.4nF | |
| 输出电容(Coes) | 90pF | |
| 反向传输电容(Cres) | 31pF | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | 2mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向恢复时间(Trr) | 360ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
