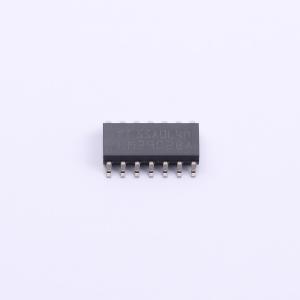

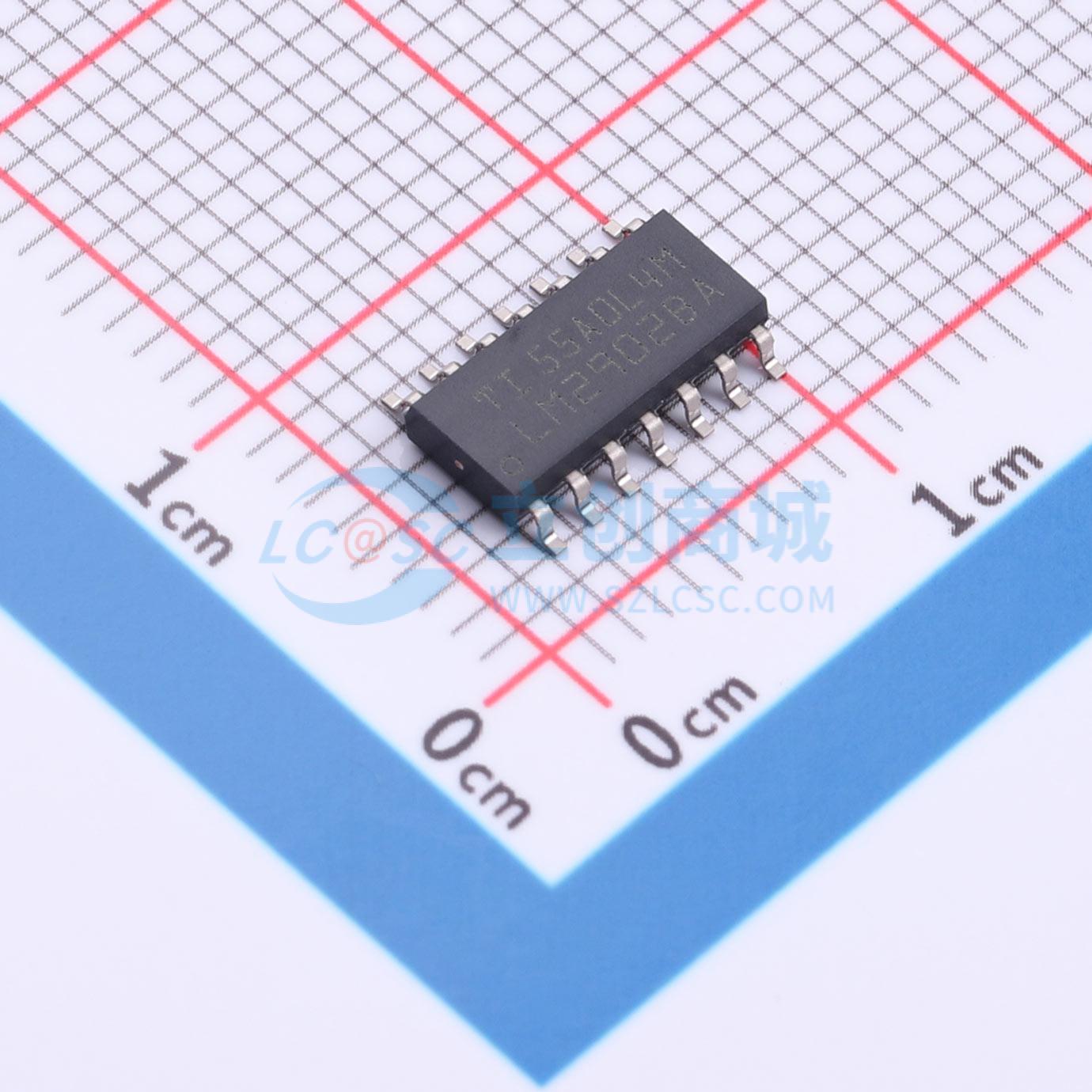

LM2902BAIDR
四路运算放大器，适用于成本敏感型应用，具有低失调电压和高输入电压能力
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902BAIDR
- 商品编号
- C44231217
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电流(Ios) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
LM324B 和 LM2902B 器件是业界通用运算放大器 LM324 和 LM2902 的下一代版本，其中包括四个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压、对地共模输入范围和高差分输入电压能力。LM324B 和 LM2902B 的特点是单位增益稳定，每个放大器可实现最大 3mV (LM324BA 和 LM2902BA 最大 2mV) 的低失调电压和 240μA (典型值) 的静态电流。高 ESD (2kV HBM 和 1.5kV CDM) 和集成 EMI 以及射频滤波器可支持将 LM324B 和 LM2902B 器件用于更严苛、更具环境挑战性的应用。
商品特性
- 下一代 LM324B 和 LM2902B
- 改进了 B 版本的规格
- 电源电压范围:3V 至 36V（B、BA 版本）
- 低输入失调电压:±2mV（BA 版本）/ 3mV（B 版本）
- ESD 等级:2kV (HBM)，1.5kV (CDM)
- EMI 抑制:集成射频和 EMI 滤波器
- 低输入偏置电流:最大值为 50nA （在 -40℃ 至 +125℃ 范围内）
- 共模输入电压范围包括 V-
- 输入电压差最高可达到电源电压
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
