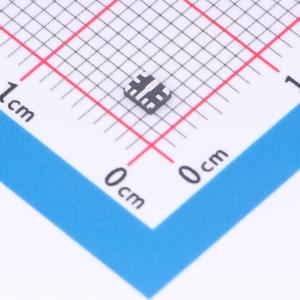

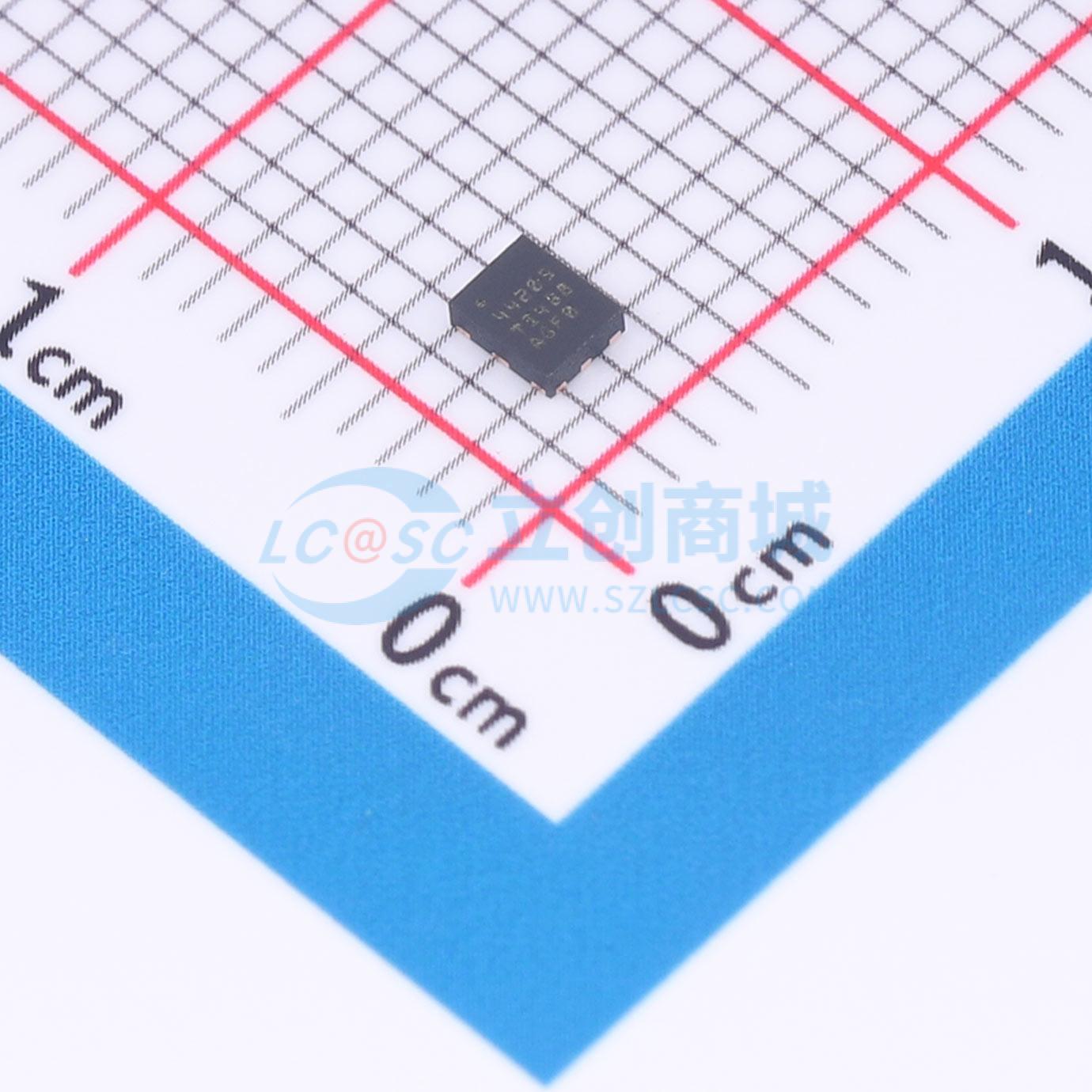

LMR604205RAKR
3V至36V、2A同步降压转换器，适用于高功率密度、低电磁干扰和低输出电容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR604205RAKR
- 商品编号
- C44231717
- 商品封装
- WQFN-9(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | 1V~20V | |
| 输出电流 | 2A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；频率同步；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
LMR60420是一款输入电压范围3V至36V（瞬态42V）、输出电流2A的同步降压转换器，专为工业应用设计。LMR60420提供带扩频的产品变体，采用超紧凑2.5mm × 2mm HotRod QFN-9封装，可降低电感，实现低电磁干扰（EMI）性能，有助于工业和其他对噪声敏感设计的认证。所有器件变体都可通过在输出电压节点、反馈端和地之间连接分压电阻，实现1V至20V的输出电压范围。该器件的每个变体也可通过将输出电压节点直接连接到反馈引脚来输出固定电压。器件比较表提供了固定输出电压选项的详细信息。采用电流模式控制架构，最小导通时间为40ns，可在高频下实现高转换比，易于环路补偿，瞬态响应快，具有出色的负载和线性调整率。开漏电源良好输出可满足电源排序要求。LMR60420的MODE/SYNC引脚允许用户选择工作模式。强制脉冲宽度调制（FPWM）模式可在整个负载范围内保持恒定开关频率，自动模式允许在脉冲宽度调制（PWM）和脉冲频率调制（PFM）开关之间无缝切换。在自动模式下，LMR60420仅消耗5μA的静态电流，可确保全负载下的高效率。仅需少量外部元件，可实现紧凑的PCB布局。LMR60420是引脚兼容器件系列的一部分，该系列器件电流范围为0.6A至6A。
商品特性
- 符合功能安全能力
- 可提供文档以助力功能安全系统设计
- 宽工作输入电压:3V至36V（最大值42V）
- 超低静态电流
- 关断电流:0.65μA
- 空载待机电流:5μA
- 可提供引脚可编程输出电压选项，包含固定3.3V/可调以及5V/可调
- 输出电压可调范围为1V至20V
- 最低导通时间低（典型值30ns）
- 针对低电磁干扰（EMI）要求优化
- 采用低电感HotRod™ QFN封装
- 可提供扩频选项
- 开关频率可编程，范围200kHz - 2.2MHz
- 支持FPWM、PFM或外部频率同步
- 专为可扩展电源设计
- 带电源良好输出，用于电源排序
应用领域
- 工厂自动化与控制
- 家用电器
- 楼宇自动化
