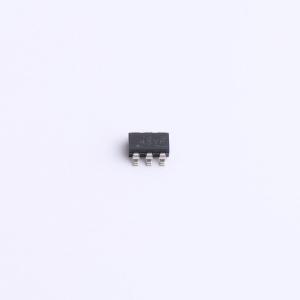

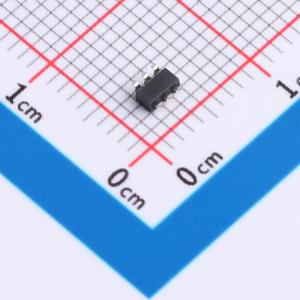

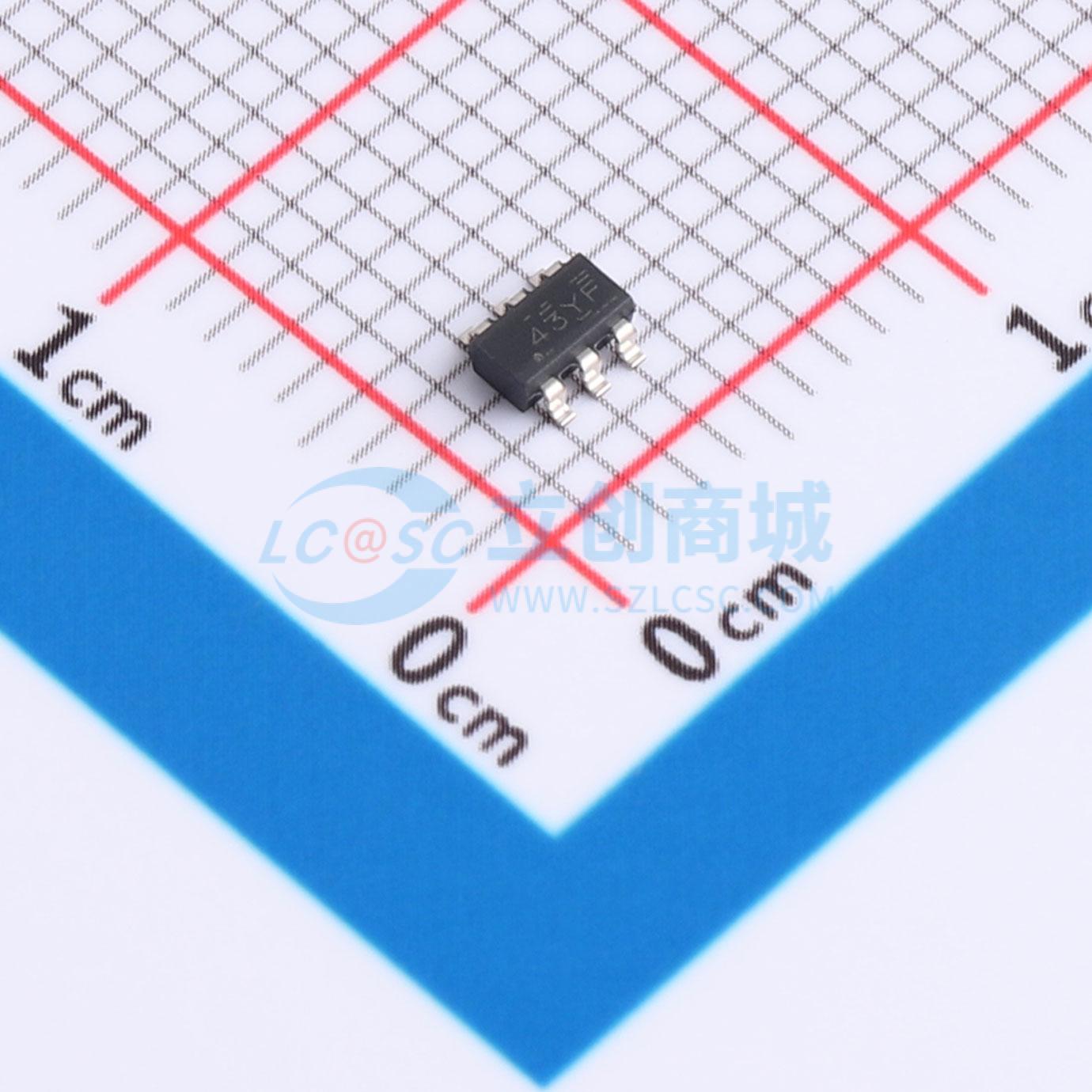

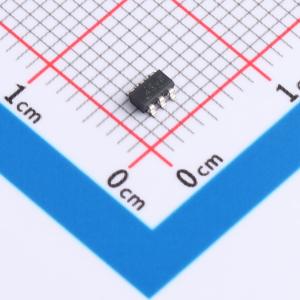

LMR51403YFDBVR
采用SOT - 23封装的宽输入范围同步降压转换器，支持功能安全设计，具备多种保护功能和工作模式，设计小巧易用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR51403YFDBVR
- 商品编号
- C44231711
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~42V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 300mA | |
| 开关频率 | 1.1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 420uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
LMR51403是一款简单易用的宽VIN同步降压转换器，能够驱动高达300mA的负载电流。该器件具有4V至42V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。LMR51403以400kHz和1.1MHz的开关频率运行，支持使用较小的电感器来降低设计尺寸。LMR51403具有可在轻负载时实现高效率的脉冲频率调制（PFM版本）和实现恒定频率的强制脉宽调制（FPWM版本），并可在整个负载范围内实现低输出电压纹波。通过在内部实现软启动和补偿电路，可更大限度地减少器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。
商品特性
- 功能安全型，可提供用于功能安全系统设计的文档
- 专用于条件严苛的工业应用
- 输入电压范围为4V至42V
- 高达50V的输入瞬态保护
- 300mA持续输出电流
- 80ns最短导通时间
- 固定400kHz和1.1MHz开关频率
- -40°C至150°C的结温范围
- 96%最大占空比
- 具有预偏置输出的单调启动
- 断续模式短路保护
- 精密使能端
- ±1.5%容差电压基准
- 设计小巧且易于使用
- 集成同步整流
- 内置补偿功能，便于使用
- SOT - 23封装
- 采用引脚到引脚兼容封装的各种选项
- PFM和强制PWM (FPWM)选项
- 与LMR51610、LMR51406、LMR16006、LV2862、LMR50410、TPS560430和LMR54410引脚对引脚兼容
- 使用LMR51403并借助WEBENCH Power Designer创建定制设计方案
应用领域
- 大型电器
- PLC、DCS和PAC
- 智能电表
- 电力输送
