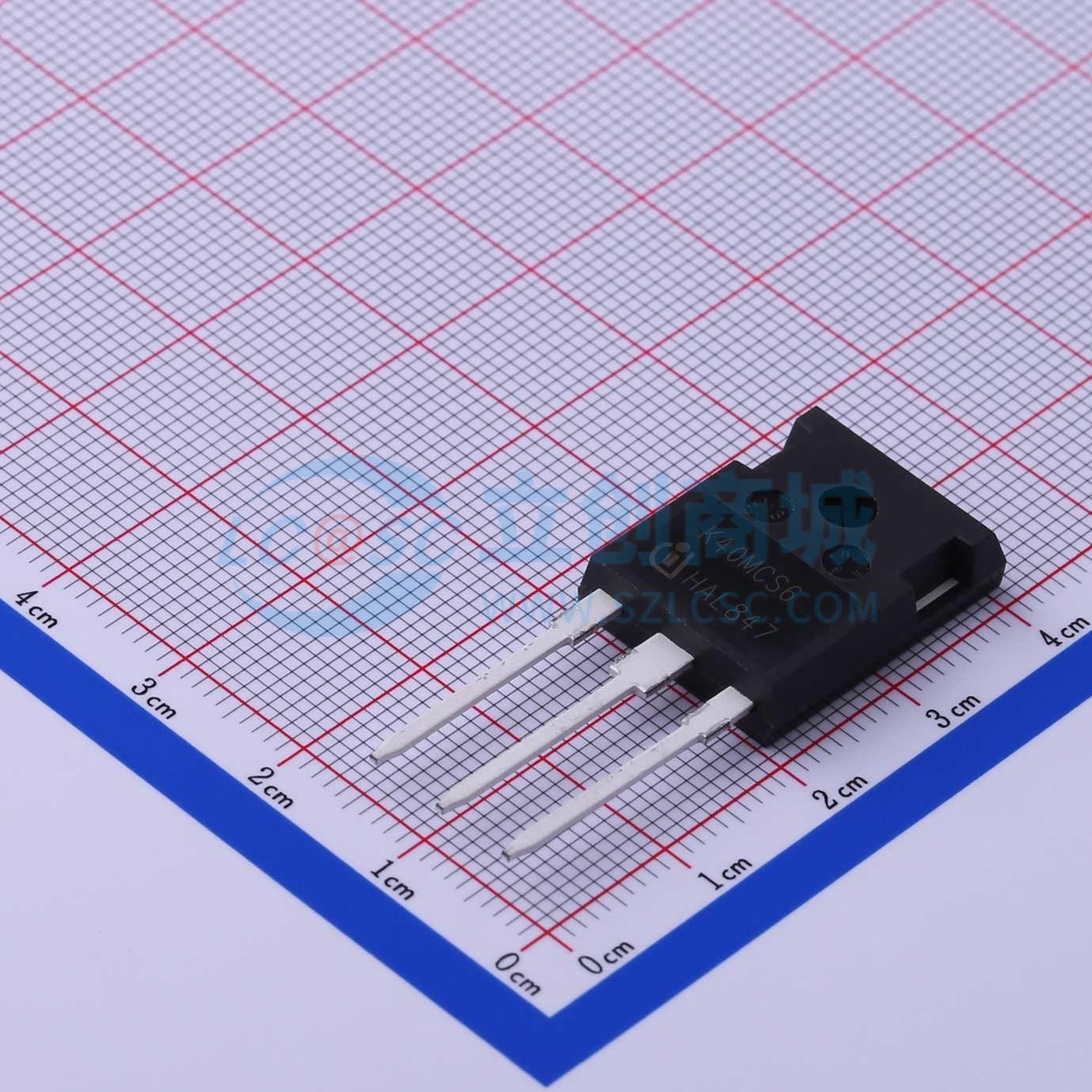

IKW40N120CS6
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：1200V TRENCHSTOP IGBT6技术。 硬开关和谐振拓扑中具有高效率。 由于VCEsat的正温度系数，易于并联。 低EMI。 低栅极电荷Qg。 非常软、快速恢复的全电流反并联二极管。应用：工业UPS。 充电器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW40N120CS6
- 商品编号
- C454252
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 500W | |
| 栅极阈值电压(Vge(th)) | 2.15V@15V,40A | |
| 栅极电荷量(Qg) | 285nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 315ns | |
| 导通损耗(Eon) | 2.55mJ | |
| 关断损耗(Eoff) | 1.55mJ | |
| 反向恢复时间(Trr) | 400ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
