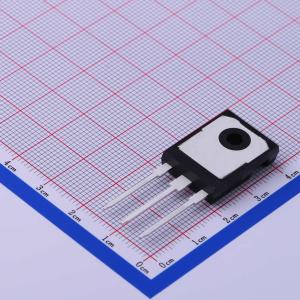

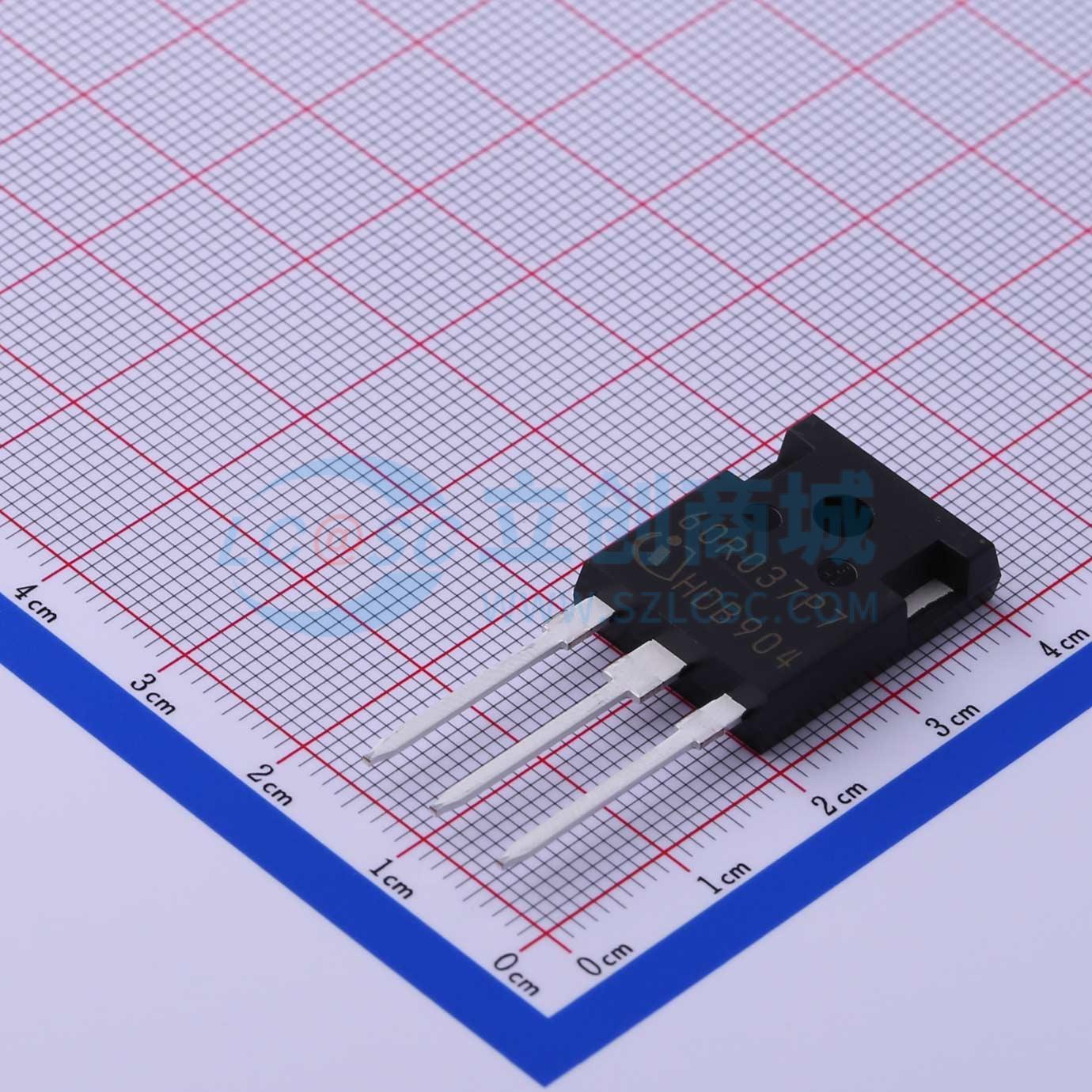

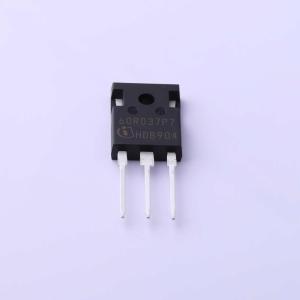

温馨提醒：图片仅供参考，商品以实物为准
IPW60R037P7XKSA1
1个N沟道 电流:48A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第7代CoolMOS平台是高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。它结合了快速开关SJ MOSFET的优点和出色的易用性，例如极低的振铃趋势、体二极管对硬换向的出色鲁棒性和出色的ESD能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑且散热更好。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPW60R037P7XKSA1
- 商品编号
- C454263
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | - | |
| 连续漏极电流(Id) | 48A | |
| 导通电阻(RDS(on)) | 37mΩ@10V,29.5A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 255W | |
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 121nC@10V | |
| 输入电容(Ciss) | 5.243nF@400V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS™ 第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS™ P7系列是CoolMOS™ P6系列的后续产品。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换相时的出色耐用性以及卓越的静电放电（ESD）能力。此外，极低的开关损耗和传导损耗使开关应用更加高效、紧凑且散热更好。
商品特性
- 由于具有出色的换相耐用性，适用于硬开关和软开关（功率因数校正（PFC）和 LLC谐振电路）
- 显著降低开关损耗和传导损耗
- 所有产品的ESD耐用性极佳，>2kV（人体模型（HBM））
- 低RDS(on)A（低于1欧姆平方毫米）使产品的RDS(on)/封装比竞品更优
- 完全符合JEDEC工业应用标准
应用领域
- 用于如PC主机、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源（UPS）等设备的PFC级、硬开关脉宽调制（PWM）级和谐振开关级。
