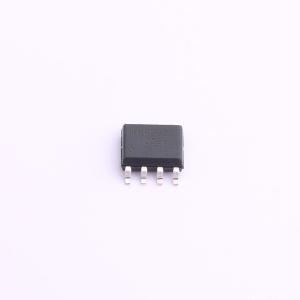

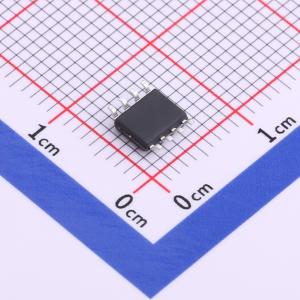

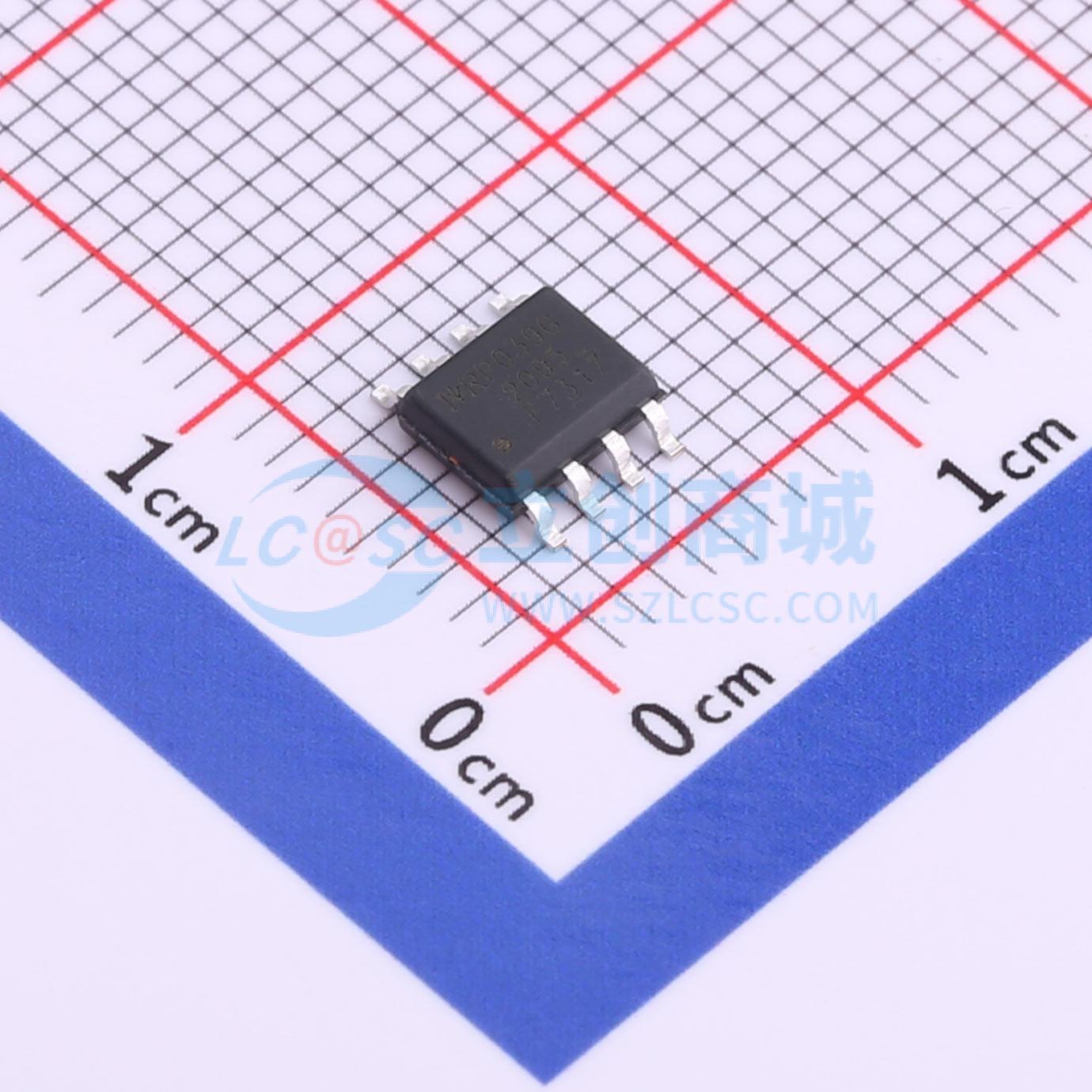

IRF7317TRPBF
1个N沟道+1个P沟道 耐压:20V 电流:5.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第五代HEXFET采用先进的处理技术，在每单位硅面积上实现极低的导通电阻。结合HEXFET功率MOSFET众所周知的快速开关速度和坚固的器件设计，为设计人员提供了一种极其高效可靠的器件，可用于各种应用。SO-8通过定制的引线框架进行了改进，具有增强的热特性和多芯片能力，使其非常适合各种电源应用。通过这些改进，多个器件可以在应用中使用，大大减少了电路板空间。该封装设计用于气相、红外或波峰焊接技术。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF7317TRPBF
- 商品编号
- C454608
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.3A | |
| 导通电阻(RDS(on)) | 58mΩ@4.5V,2.9A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 29nC@nnel | |
| 输入电容(Ciss) | 900pF@15V | |
| 反向传输电容(Crss) | 200pF@15V | |
| 工作温度 | -55℃~+150℃ |
