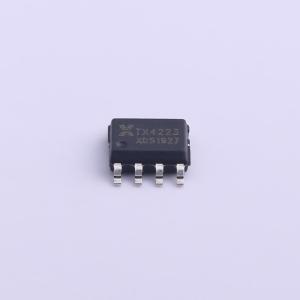

温馨提醒：图片仅供参考，商品以实物为准
TX4223
停产 升压型 2.5V~6V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TX4223是一款高效率的PWM开关型DC-DC转换驱动器,内置5A功率开关MOS管,最高输出电压8V,开关频率1.2MHz,适用于扩音器、插卡音响等设备。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4223
- 商品编号
- C448638
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TX4223是一款高效率，PWM开关型DC-DC转换驱动器。芯片内置有5A，0.07ohm功率开关MOS管，可以提供达8V的输出电压。最高效率可达93%。芯片高达1.2MHz的开关频率实现小电感和电容，同时提供极好的动态响应。芯片内置有软启动和环路补偿，只需要很少的外部元器件就可以稳定工作的系统。
商品特性
- 2.5V - 6V输入电压范围
- 高达5A的开关电流
- 最高输出电压8V，SW脚耐压最高可达12V
- 低导通阻抗，效率高达93%
- 1.2MHz的固定开关频率
- 内置软启动
- 具有迟滞功能的欠压锁定
- 内置过温保护
- 内置软启动与环路补偿
- 关断电流低至1微安
- ESOP8封装
应用领域
- 扩音器、插卡音响
- 低压音响系统
- USB、2.1/2.0
- 多媒体音响
- 收音机
- GPS
- K歌宝
- 数码相机
- 平板电脑、手掌游戏机
