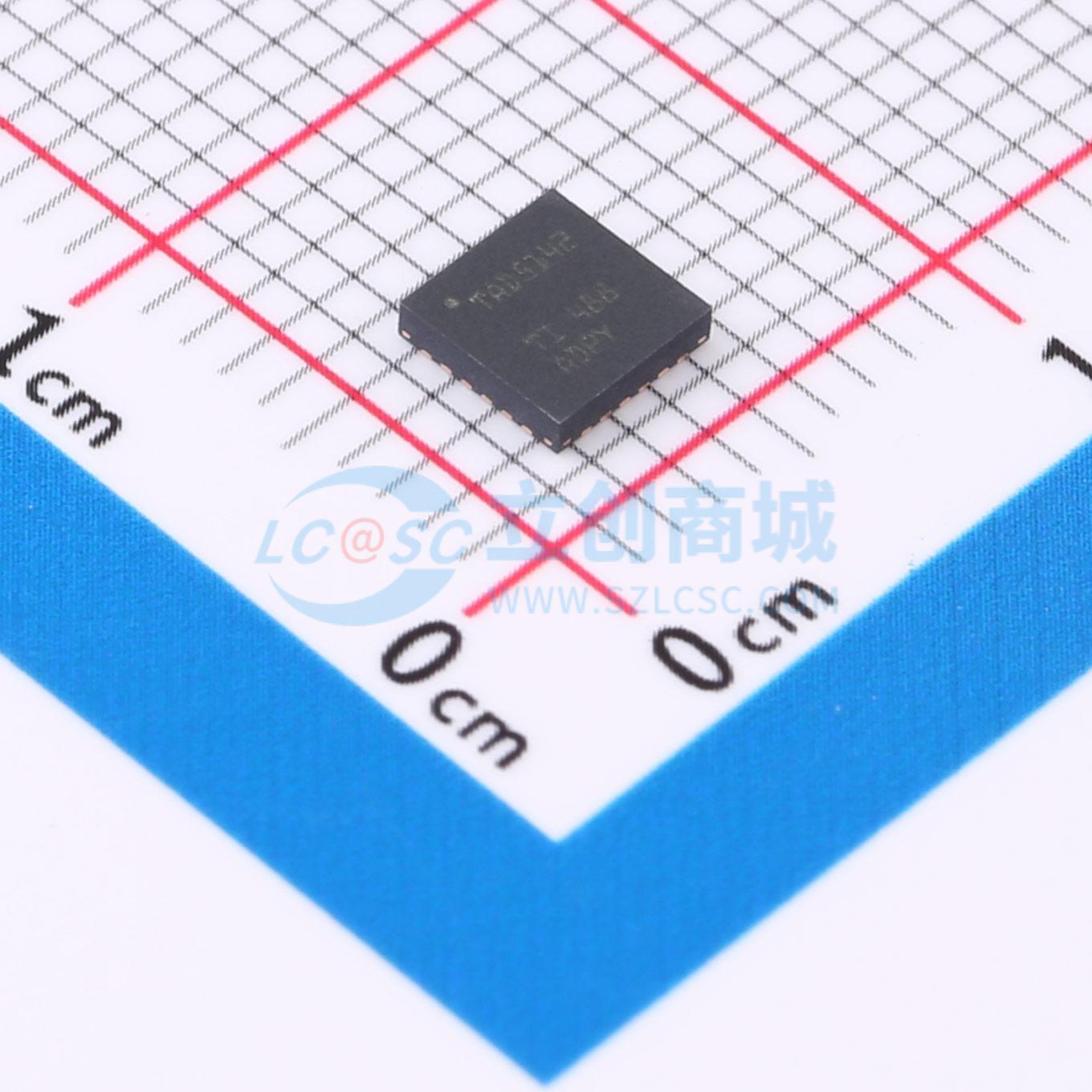

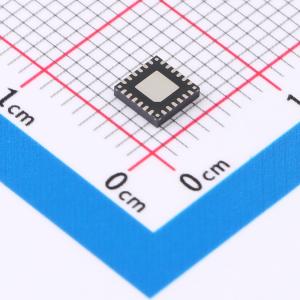

温馨提醒：图片仅供参考，商品以实物为准

TAD5142IRGER

具有110dB动态范围和耳机/线路驱动器的硬件控制立体声音频DAC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款 2VRMS 110dB 立体声音频 DAC，可配置为线路输出或耳机负载，并且支持单端输出和差分输出选项。器件集成了锁相环（PLL）并支持高达 192kHz 的采样速率。可为 16Ω 耳机负载提供高达 62.5mW 的驱动功率。在控制器和目标模式下支持时分多路复用(TDM)、左对齐(LJ)或 I²S 音频格式，并可通过引脚或硬件控制。这些集成的高性能特性、引脚控制以及单电源运行，使产品特别适用于空间受限的音频应用。
品牌名称: TI(德州仪器)
商品型号: TAD5142IRGER
商品编号: C42464114
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

TAD5142 是一款 2VRMS 110dB 立体声音频 DAC，可配置为线路输出或耳机负载，并且支持单端输出和差分输出选项。器件集成了锁相环 (PLL) 并支持高达192kHz 的采样速率。TAD5142 可为 16Ω 耳机负载提供高达 62.5mW 的驱动功率。TAD5142 在控制器和目标模式下支持时分多路复用 (TDM)、左对齐 (LJ) 或 I2S 音频格式，并可通过引脚或硬件控制。这些集成的高性能特性、引脚控制以及单电源运行，使 TAD5142 适用于空间受限的音频应用。

商品特性

支持引脚或硬件控制
音频串行接口支持TDM、LJ 或 I2S格式，支持总线控制器和目标模式，支持TDM模式下的菊花链，字长可选择 24 位或 32 位
引脚可选数字内插滤波器选项，支持线性相位、低延迟
自动时钟检测
发生时钟错误时中断输出
支持单AVDD电源运行，可选择1.8V 或 3.3V
I/O 电源可选择1.8V 或 3.3V
DAC采样速率范围为 8kHz 至 192kHz
支持多种输出配置:差分线路输出2VRMS满量程、伪差分耳机1VRMS满量程、单端线路输出1VRMS满量程
DAC至差分线路输出动态范围110dB，DAC至伪差分耳机输出动态范围107dB，DAC至差分线路输出THD+N为-100dB
工作温度范围为-40℃ 至 +125℃

应用领域

AV 接收器
IP 网络摄像机
条形音箱
视频会议系统

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	24位；32位
	通道数	2
	接口类型	I2S
	工作电压	1.65V~1.95V；3V~3.6V
	建立时间	-

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	-
	工作温度	-40℃~+125℃
	更新速率	192kHz
	功能特性	集成调制器；集成锁相环；差分输出；内置基准源
	静态电流	600nA
