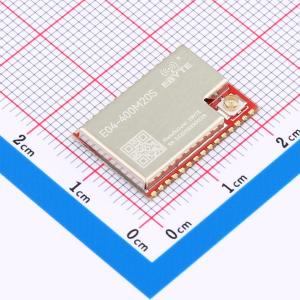

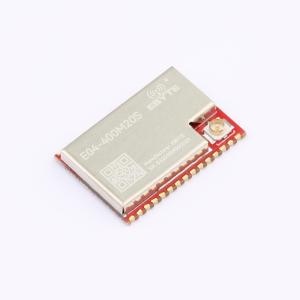

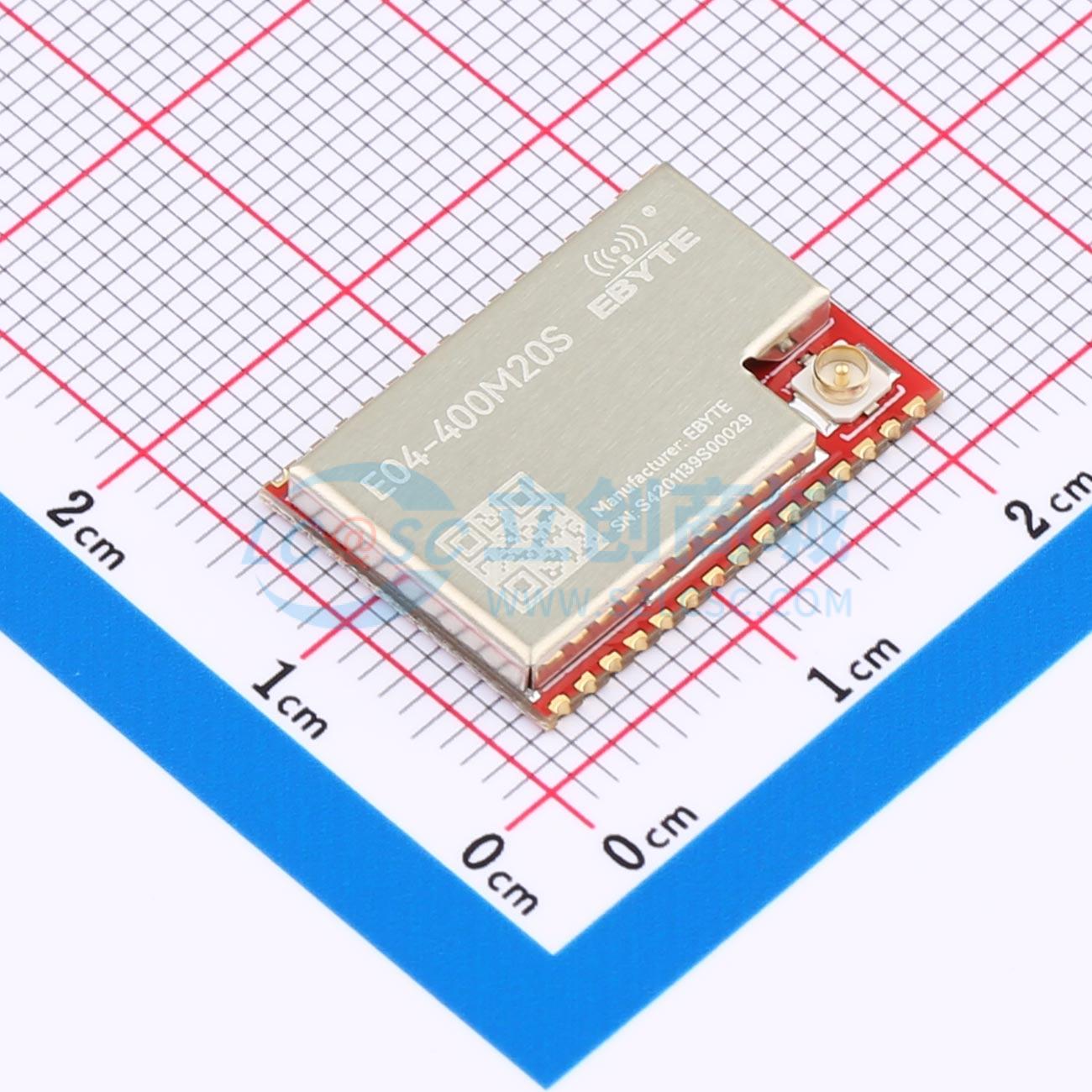

E04-400M20S
E04-400M20S
- 描述
- 基于意法半导体新推出的STM32WL33芯片方案SoC型无线通信模块，无线模块具备通信远、待机功耗低、抗干扰能力强、接口资源丰富、处理能力强、外形尺寸小等特性。并适用于433/470频段贴片式无线模块, 使用工业级高精度32.768KHz和48MHz晶振，保证模组稳定运行。该无线模组需用户二次开发，可广泛应用于物联网行业。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E04-400M20S
- 商品编号
- C42464129
- 商品封装
- SMD,20x14mm
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 发射功率 | 20dBm | |
| 接口类型 | GPIO；SPI；UART；I2C | |
| 工作电压 | 2.8V~3.6V | |
| 接收电流 | 18mA |
| 属性 | 参数值 | |
|---|---|---|
| 发送电流 | 150mA | |
| 通讯距离 | 3.5km | |
| 接收灵敏度 | -132dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E04-400/900M20S 是基于STM32WL33KCV6（ARM Cortex-M0+）SoC 设计的无线通信模块，具备通信远，待机功耗低，抗干扰能力强，接口资源丰富，处理能力强，外形尺寸小等特性。并适用于433/470/868/915MHz 频段贴片式无线模块, 使用工业级高精度32.768KHz 和48MHz 晶振，保证模组稳定运行。 E04-400/900M20S 无线通信模组需用户二次开发，可广泛应用于物联网行业。
商品特性
- 理想条件下，通信距离可达3.5km
- 最大发射功率20dBm
- 空中速率：0.1 ~ 600kbps
- 支持全球免许可ISM 433/470/868/915MHz 频段
- 调制方式：2(G)FSK, 4(G)FSK，OOK, ASK，D-BPSK，DSSS，1/Q 信道数据访问
- 支持协议：W-MBUS, Sigfox, Mioty, KNX-RF, IEEE 802.15.4g 等
- 支持2.8 ~ 3.6V 供电，大于3.3V 供电均可保证最佳性能
- 外部晶振使用32.768KHz 高精度工业级晶振和48MHz 有源温补晶振，保证模组稳定运行
- 14.0 * 20.0 * 2.7mm 小尺寸贴片封装，利于系统集成开发
- 工业级标准设计，支持 -40 ~ +85℃ 下长时间使用
- 双天线可选（IPEX/邮票孔），便于用户二次开发，利于系统集成开发
应用领域
- 智慧城市/市政基础设施
- 工业应用/楼宇自动化/配电自动化
- 楼宇安防系统
- 智能照明/街道照明
- 资产跟踪
- 家庭能源管理系统
- 智能家居和报警系统
