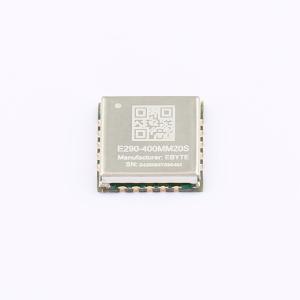

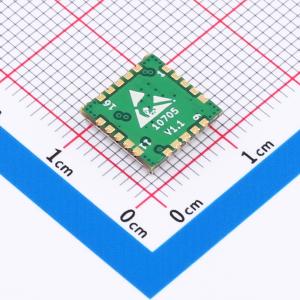

E290-400MM20S
433/470MHz频段贴片式ChirpIoT无线模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于磐启微新一代国产LORA芯片PAN3060为核心自主研发的超小体积并适用于433MHz、470MHz贴片式ChirpIoT™扩频无线模块。由于采用PAN3060为模块核心，抗干扰性能与通信距离得到了进一步提升。由于其采用全新的ChirpIoT™调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，使用工业级高精度32MHz晶振。无线模块属于纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E290-400MM20S
- 商品编号
- C42464132
- 商品封装
- SMD,10x10mm
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.6V | |
| 接收电流 | 8.2mA | |
| 发送电流 | 120mA | |
| 通讯距离 | 5km | |
| 工作温度 | -20℃~+85℃ |
商品概述
E290-M/EWM290-M 系列是高性能并适用于433MHz、470MHz 频段的贴片式ChirpIoTTM无线模块。由于采用PAN3060 为模块核心，抗干扰性能与通信距离得到了进一步提升。由于其采用全新的ChirpIoTTM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK 调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，使用工业级高精度32MHz 晶振。三款模组封装及功率不同，且为纯射频收发模块，需要使用MCU 驱动或使用专用的SPI 调试工具。
商品特性
- 在理想条件下实测通信距离最远可达16km；
- 三款模块中最大发射功率为 +33dBm （2W），软件多级可调；
- 支持全球免许可ISM 433/470MHz 频段；
- ChirpIoTTM模式下支持0.5~59.9Kbps 的数据传输速率；
- FIFO 容量大，支持256Byte 数据缓存；
- 支持SF5~SF9；
- E290-400MM20S 支持 1.8V~3.6V 供电， ≥3.3V 供电均可保证最佳性能；
- M290-400M30S&EWM290-400M33S 支持 3.3V~5.5V 供电， ≥5V 供电均可保证最佳性能；
- 工业级标准设计，支持 -40~85℃ 长时间使用；
- 支持3/4 线SPI 配置接口，支持IIC 接口；
- 休眠电流最低可达200nA；
- 接口为邮票孔，便于用户二次开发，利于集成。
应用领域
- 家庭安防报警及远程无钥匙进入；
- 智能家居以及工业传感器等；
- 无线报警安全系统；
- 楼宇自动化解决方案；
- 无线工业级遥控器；
- 医疗保健产品；
- 高级抄表架构(AMI)；
- 汽车行业应用。
