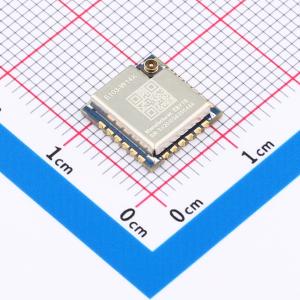

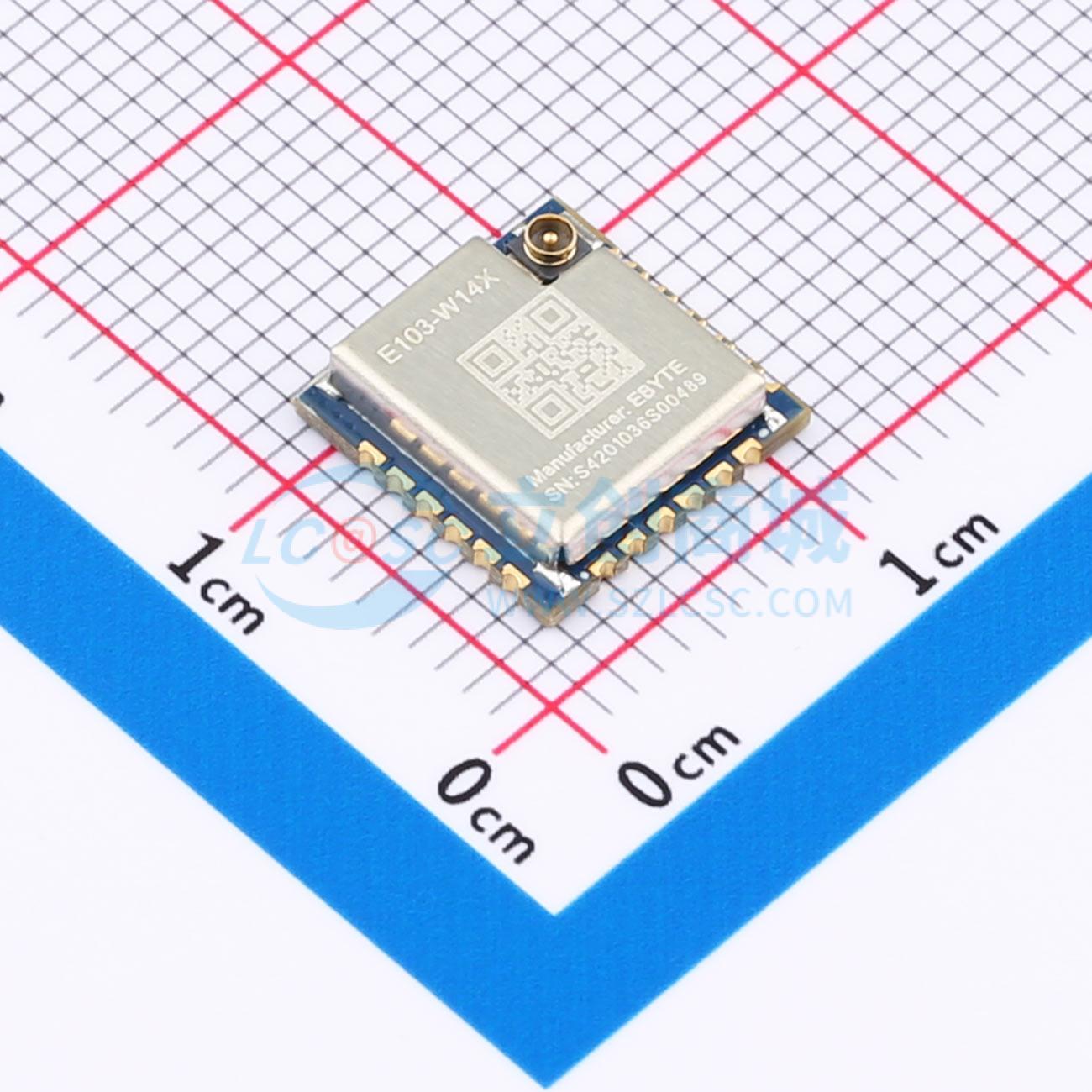

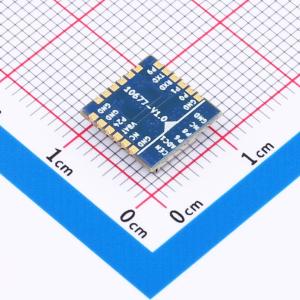

E103-W14X

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: E103-W14X产品是亿佰特研发的一款低功耗、高性价比、IPEX天线方式的Wi-Fi+蓝牙模块，符合蓝牙BLE5.2和IEEE 802.11b/g/n标准协议规范。该WiFi模块集成完整的Wi-Fi和蓝牙应用所需要的硬件和软件资源，支持AP、STA、AP+STA 3种Wi-Fi工作模式和低功耗蓝牙，非常适合智能家居、工业控制等低速率应用和数据采集应用。
品牌名称: EBYTE(亿佰特)
商品型号: E103-W14X
商品编号: C42464128
商品封装: SMD,10x10mm
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

E103-W14系列产品是低功耗、高性价比的Wi-Fi&蓝牙模块，符合蓝牙5.2和IEEE 802.11b/g/n标准协议规范。模块集成完整的Wi-Fi和蓝牙应用所需的硬件和软件资源，支持AP、STA、AP+STA 3种Wi-Fi工作模式和低功耗蓝牙，适合智能家居、工业控制等低速率应用和数据采集应用。功能上，模块支持IEEE802.11b/g/n标准和蓝牙BLE5.2协议，能够做到STA和BLE从机模式同时工作，支持TCP/UDP/HTTP/MQTT多种网络传输协议等。

商品特性

支持IEEE802.11/b/g/n标准，工作在2.46GHz频段；
支持蓝牙BLE5.2协议，工作在2.46GHz频段；
支持AP、STA、AP+STA 3种工作模式；
支持模组STA和BLE从机同时工作；
支持WPA2 WIFI安全认证方式；
支持TCP/UDP/HTTP/MQTT多种网络通信协议；
最大支持6路Socket连接；
AP接入点支持3路STA设备连接；
支持SNTP网络时间获取（可上网的前提下）；
支持MQTT和MQTTS网络协议（阿里云、百度云、OneNet）；
支持HTTP Client；
支持TCP SERVER/TCP CLIENT、UDP通信方式；
支持AT指令配置；
支持静态IP地址分配和DHCP动态分配；
支持扫描附近AP信息；
支持WIFI快速连接；
支持蓝牙包长自动调节；
支持WiFi和蓝牙从机模式切换；
MTU最大244bytes。

应用领域

医疗和保健
- 多参数病人监护仪
- 心电图(ECG)
- 医院电子床及床控系统
- 远程医疗系统
建筑和家庭自动化
- 暖通空调系统和恒温器
- 视频监控，视频门铃，和低功耗的相机
- 建筑安全系统和低功耗电子锁
智能电器
智能穿戴
资产跟踪
工厂自动化
电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	接口类型	GPIO；UART
	频率	2.4GHz
	天线形式	IPEX接口
	发射功率	18dBm

	属性	参数值
	工作电压	2.7V~3.6V
	接收电流	33mA
	发送电流	200mA
	工作温度	-40℃~+85℃
