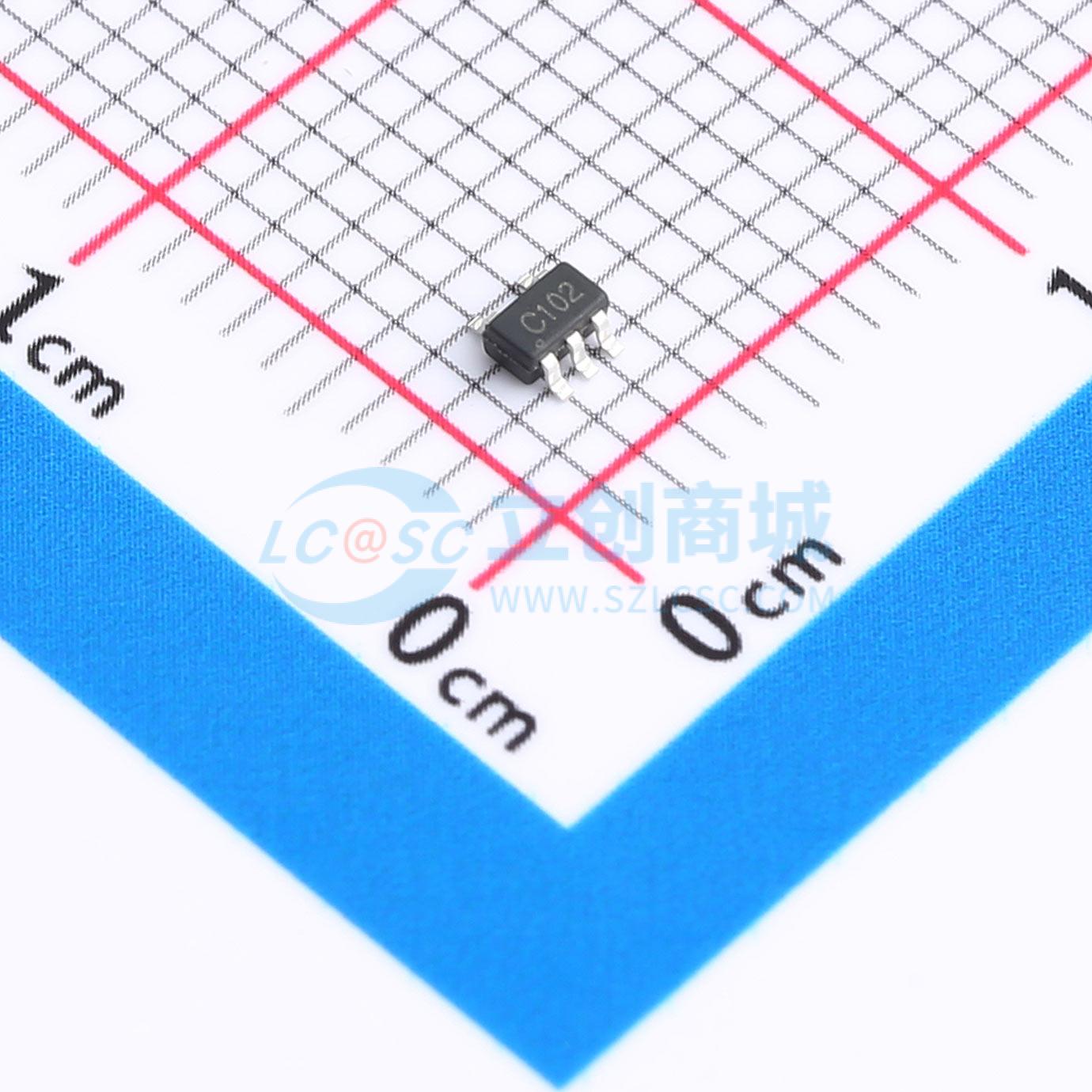

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G02C5
74逻辑
- 描述
- TP74LVC1G02是一款2输入或非门器件，在正逻辑下实现Y = (A + B)̅的功能。该器件具备掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G02C5
- 商品编号
- C42460126
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2.3V；3.8V | |
| 输出低电平(VOL) | 550mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
