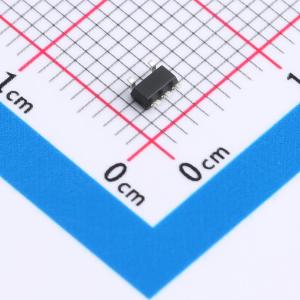

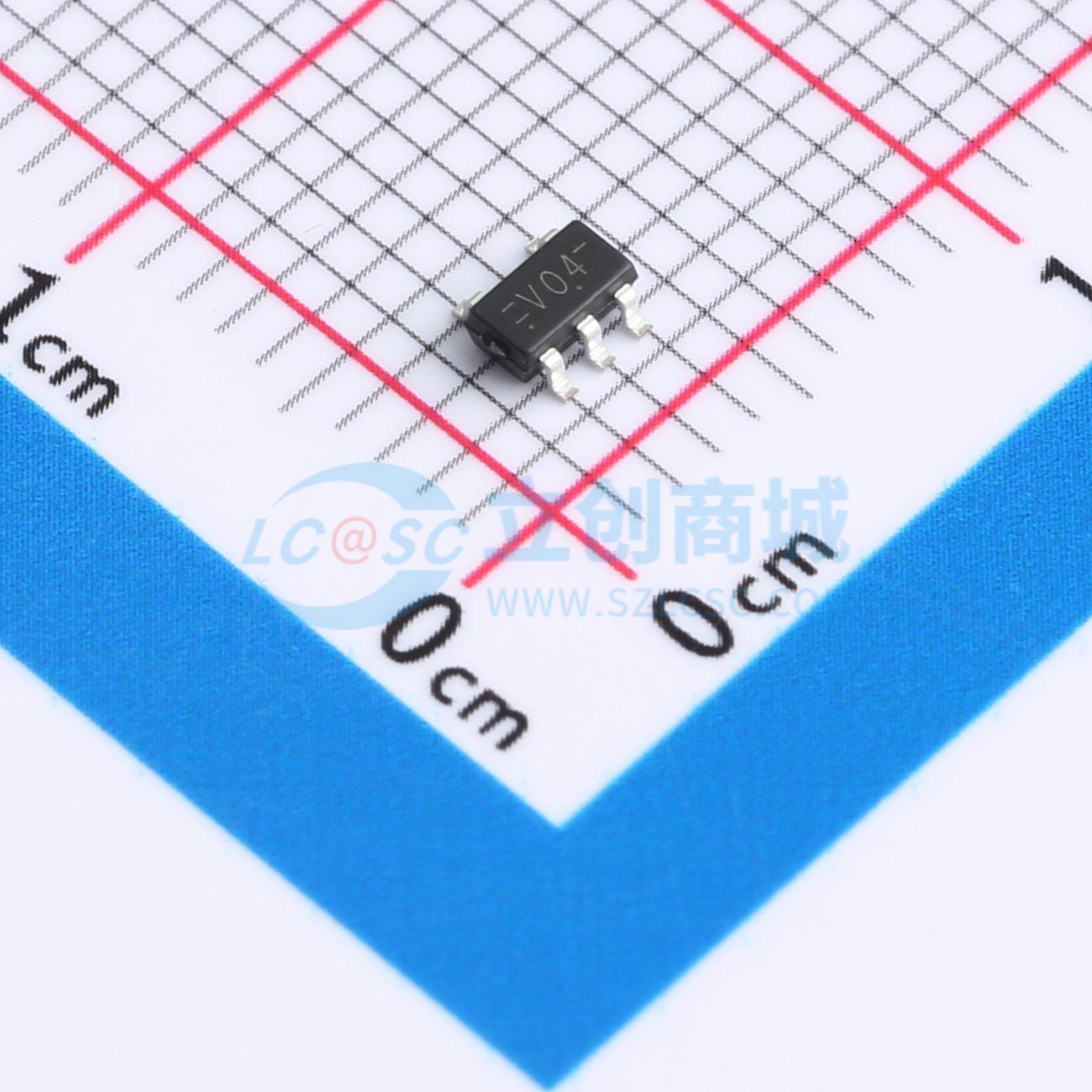

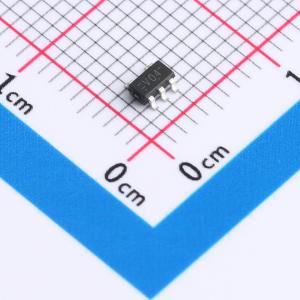

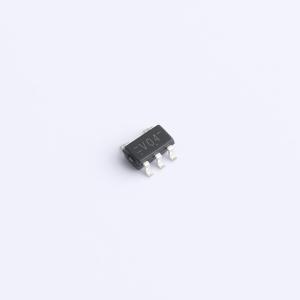

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G04S5
74逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单反相器门，提供 Y = A(overline) 功能。该器件具有掉电保护电路，可防止掉电时器件损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G04S5
- 商品编号
- C42460127
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.0725V~1.2675V；2V；1.7V；3.15V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 577.5mV~682.5mV；700mV；800mV；1.575V~1.925V | |
| 输出高电平(VOH) | 1.2V；2.2V；1.9V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；300mV；550mV；400mV；100mV | |
| 传播延迟(tpd) | 6ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 | |
| 输出类型 | 推挽式 |
