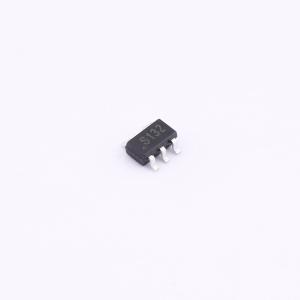

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G32S5
单路二输入正或门
- 描述
- 是一个单2输入或门，在正逻辑电路中提供 Y = A + B 的功能。该器件具有掉电保护电路。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G32S5
- 商品编号
- C42460139
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2.4V；3.8V | |
| 输出低电平(VOL) | 600mV；800mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
