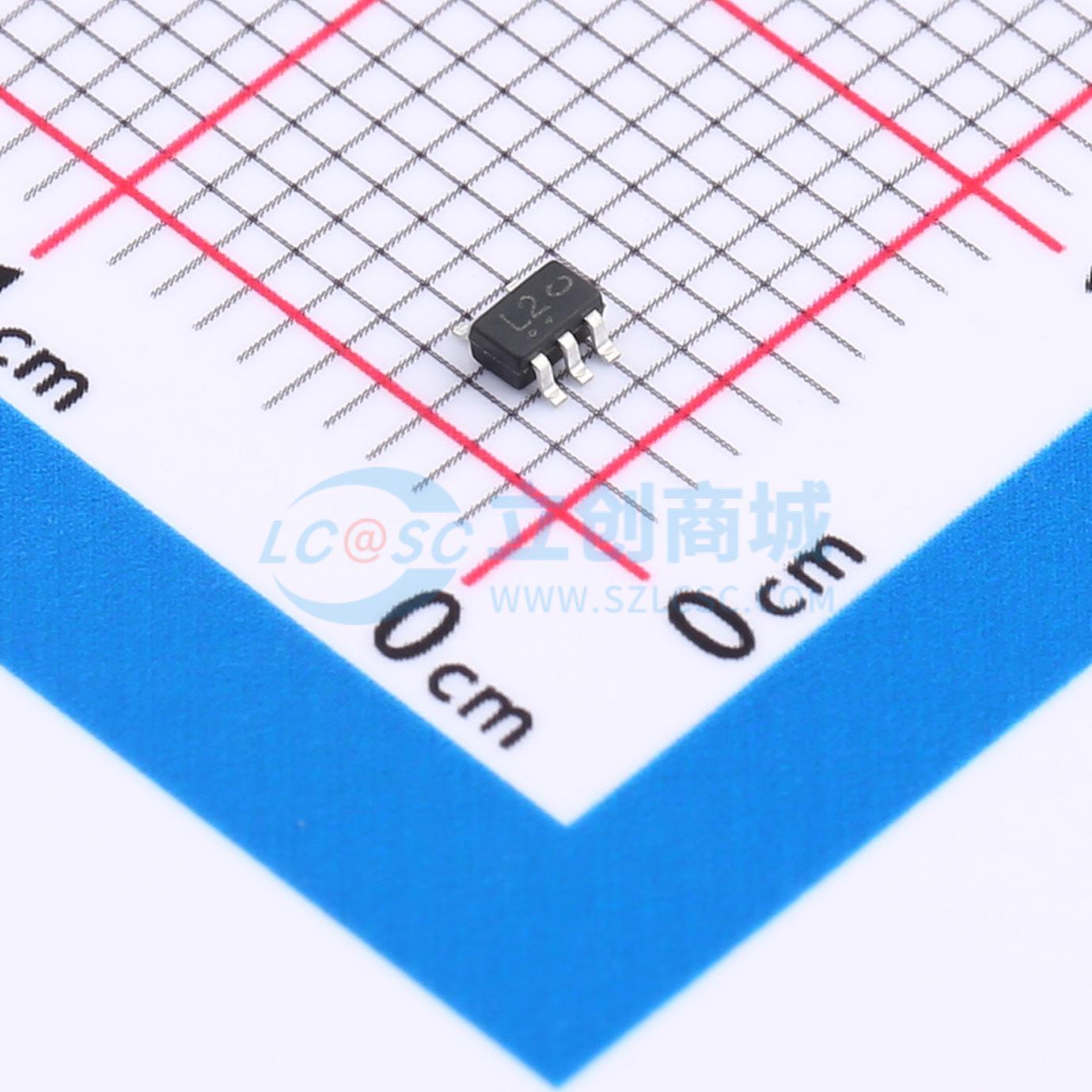

温馨提醒：图片仅供参考，商品以实物为准

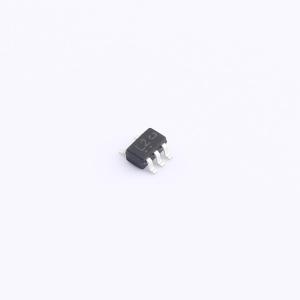

NL17SZ08DFT2G-TP
74逻辑
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NL17SZ08DFT2G - TP 是一款 2 输入与门，其逻辑功能为 Y = A × B。该器件具备掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NL17SZ08DFT2G-TP
- 商品编号
- C42460261
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 600mV；800mV；450mV | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
