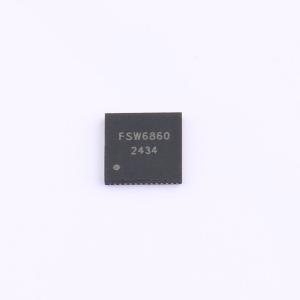

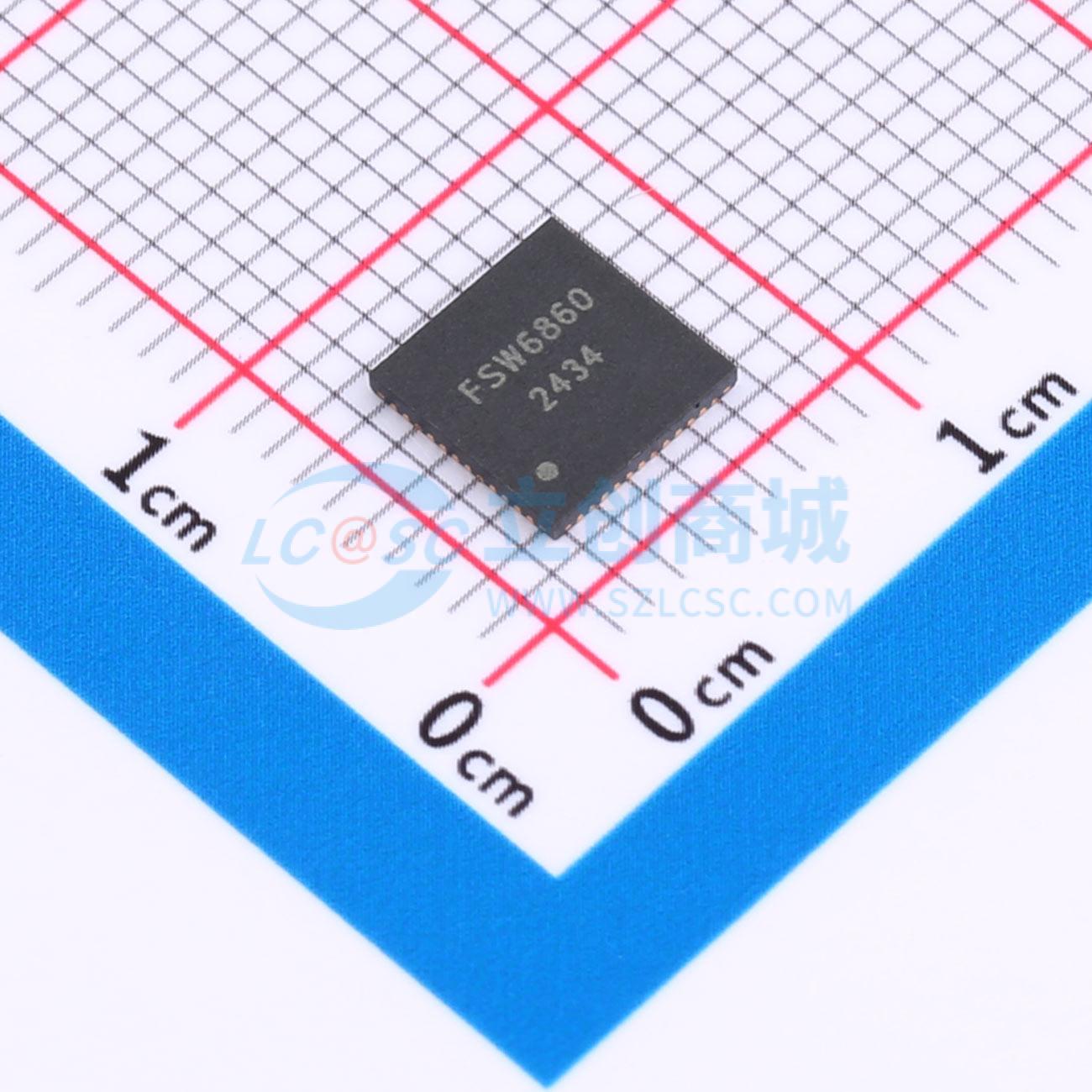

温馨提醒：图片仅供参考，商品以实物为准

FSW6860YQFN48G/TR

五路差分2 1超高速和两路常速信号多路复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高速和正常速度的双向无源开关，采用复用器或解复用器配置。适用于支持USB 3.1 Gen 1数据速率的USB Type-C应用。基于控制引脚SEL，该设备可在端口A或端口B与端口COM之间的差分通道上进行切换。是通用模拟差分无源开关，可用于任何需要0至2V共模电压范围和差分幅度高达1800mVₚ₋ₚ的差分信号的高速接口应用
品牌名称: Full-Way(四方杰芯)
商品型号: FSW6860YQFN48G/TR
商品编号: C42460279
商品封装: QFN-48L(6x6)
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

FSW6860是一款高速与常速双向无源开关，可配置为复用器或解复用器。该器件适用于支持USB 3.1 Gen 1数据速率的USB Type-C应用。该器件是一款通用的模拟差分无源开关，适用于任何要求共模电压范围为0至2V且差分信号幅度高达1800 mVpp的高速接口应用。它采用自适应跟踪技术，确保在整个共模电压范围内通道特性保持不变。该器件出色的动态特性允许高速切换，对信号眼图的衰减极小，且增加的抖动非常少。其工作功耗低于2mW，并具有可通过EN引脚启用的关断模式，关断功耗低于20uW。FSW6860的常速信号通道是一个双向、单刀双掷CMOS模拟开关，主要针对音频切换应用。其特性包括保证开关间导通电阻匹配，以及保证在信号范围内导通电阻平坦度，这确保了切换音频信号时具有出色的线性度和低失真。

商品特性

高速通道：五差分通道2:1复用/解复用器
高速通道：USB 3.1超高速开关
高速通道：USB 3.1高带宽：7.5GHz @-3dB带宽
高速通道：支持交流和直流耦合信号
高速通道：隔离度：-39dB @ 5GHz
高速通道：串扰：-41dB @ 5GHz
高速通道：ESD耐受：2kV HBM
高速通道：低位间偏移，双向
常速信号：高带宽：-3dB @600MHz
常速信号：高关断隔离度：-100dB @ 100KHz
常速信号：低通道间串扰：97dB @100KHz

应用领域

USB Type-C生态系统
台式机和笔记本PC
服务器/存储区域网络
PCI Express背板
共享I/O端口
FPD LinkII和FPD LinkIII切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.8V~4.5V
	输入数/输出数	2/1
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3V,0pF
	静态电流(Iq)	1uA
	功能特性	先断后合功能
