温馨提醒：图片仅供参考，商品以实物为准

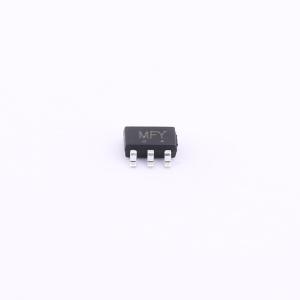

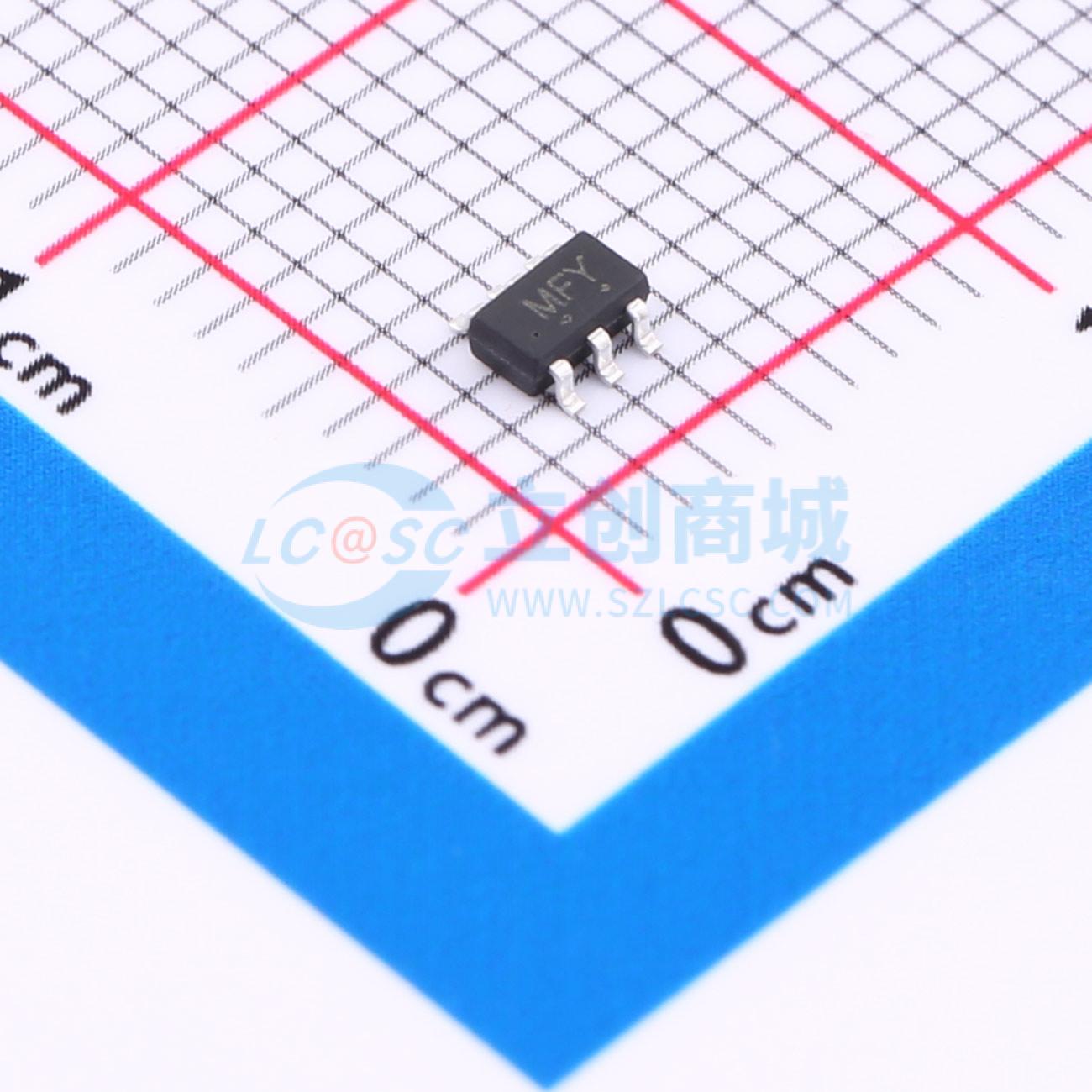

NL27WZ06DTT1G-TP
74逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NL27WZ06DTT1G - TP是一款具有漏极开路输出的双反相门CMOS器件，在正逻辑器件中实现布尔函数Y = A(overline)。该器件具备掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NL27WZ06DTT1G-TP
- 商品编号
- C42460249
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 600mV；700mV；800mV；450mV | |
| 系列 | - | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
