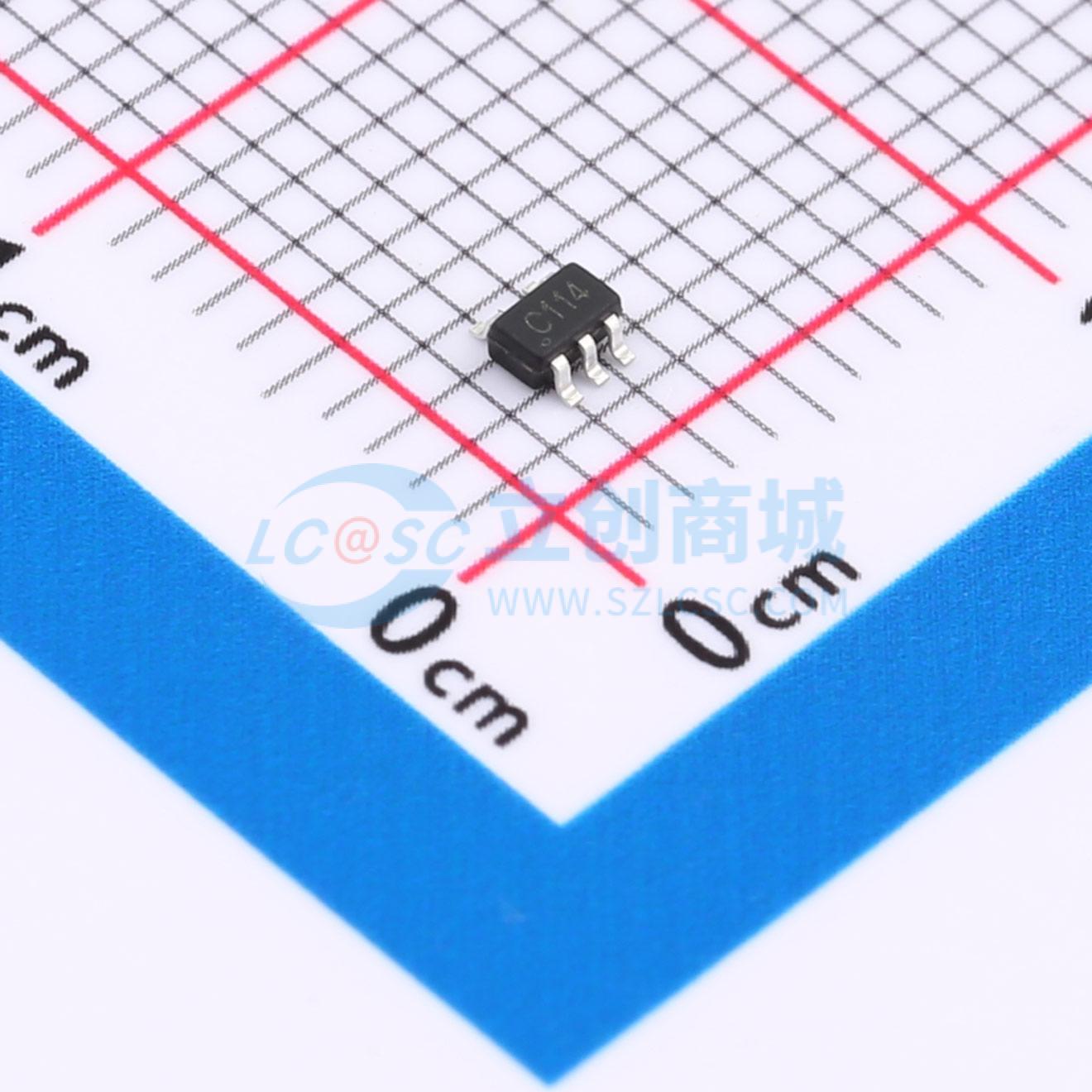

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G14C5
74逻辑
- 描述
- TP74LVC1G14是一款单施密特触发器反相器，它能实现v = A(overline)的功能。由于输入采用了施密特触发电路，该器件对于正向（VT+）和负向（VT-）信号具有不同的输入阈值电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G14C5
- 商品编号
- C42460136
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 760mV~1.16V；1.07V~1.56V；2.13V~2.74V；1.47V~1.87V；2.58V~3.33V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 390mV~650mV；1.41V~1.82V；1.87V~2.31V；580mV~900mV；840mV~1.17V | |
| 输出高电平(VOH) | 950mV；1.9V；2V；3.4V；1.7V | |
| 输出低电平(VOL) | 100mV；700mV；600mV；800mV；800mV；450mV | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 推挽式 |
