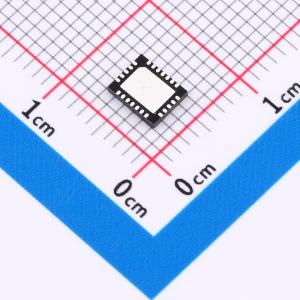

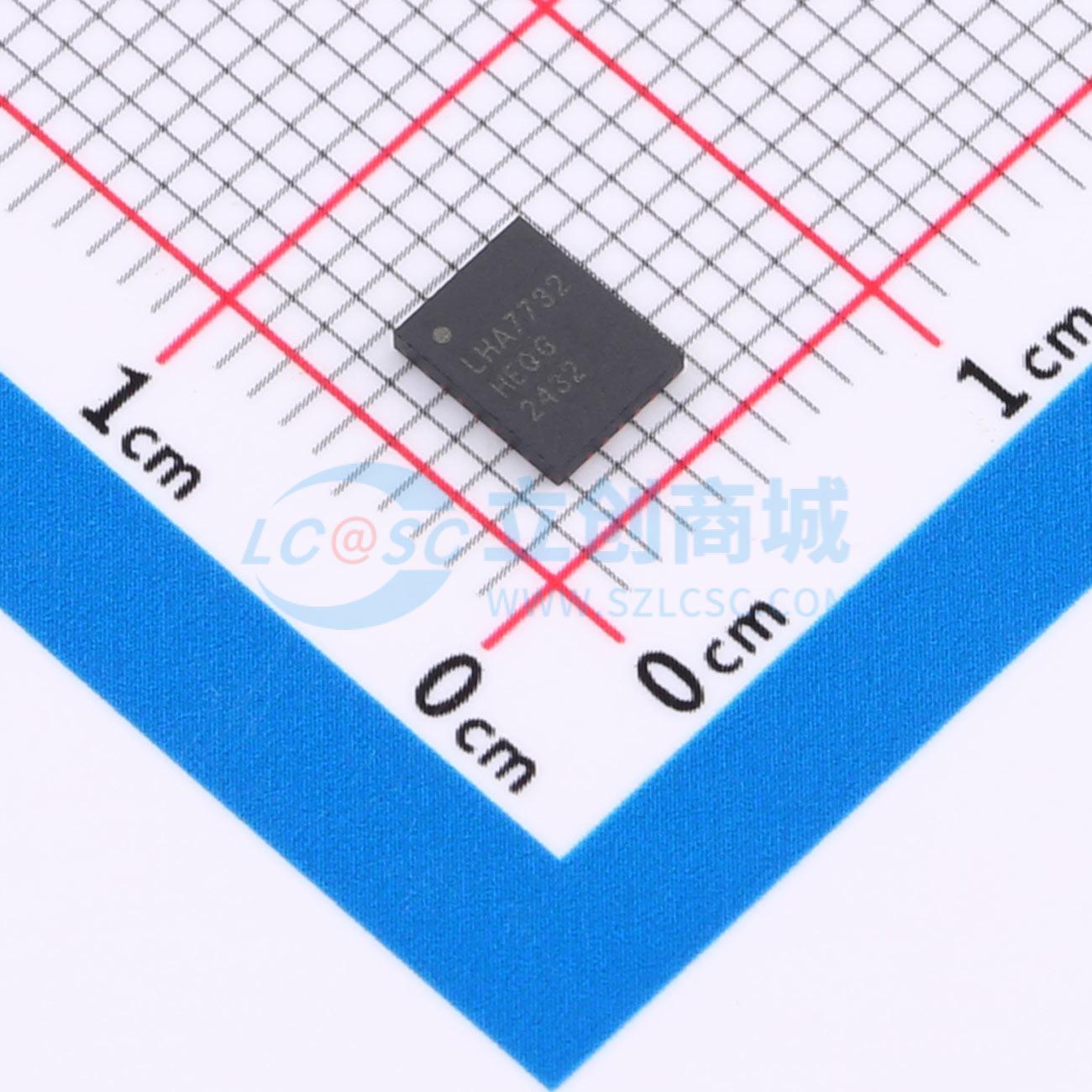

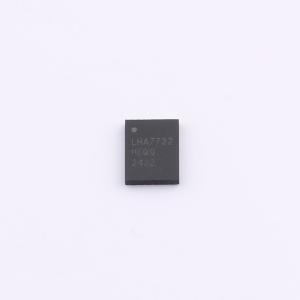

温馨提醒：图片仅供参考，商品以实物为准
LHA7732HEQG
1ppm INL, 64kSPS SINC，32 位高分辨率模数转换器
- 描述
- 1ppm INL, 64kSPS SINC，32 位高分辨率模数转换器
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHA7732HEQG
- 商品编号
- C42459082
- 商品封装
- QFN-24-EP(4x5)
- 包装方式
- 托盘
- 商品毛重
- 4.502727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 136dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1MHz~8.192MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 全量程范围(FSR) | 5V |
商品概述
LHA7732 是一款高性能、单芯片模数转换器 (ADC)。该 ADC 支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。 双通道多路复用器可以选择外部信号测量和内部 ADC 测试信号。具有使输入电路短路来测试内部噪声的模式。 四阶本征稳定性调制器可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取，以生成 ADC 转换结果。数字 FIR 滤波器提供 250 至 4kSPS 的数据速率。SINC 滤波器提供最高 128kSPS 数据速率。高通滤波器 (HPF) 具有可编程转角频率。片上增益和偏移调节寄存器支持系统校准。同步输入控制 ADC 转换的时序。关断输入使 ADC 进入关断模式。 LHA7732 采用紧凑的 24 引线 5mm×4mm (QFN) 封装，完整额定工作温度为 –40°C 至 +85°C，最大工作温度范围为 –50°C 至 +125°C。
商品特性
- 工作模式低功耗模式：3.8mW，128.5dB SNR（250 SPS）FIR 滤波器，109.3dB SNR（16k SPS）SINC 滤波器
- 高分辨率模式：6mW，136dB SNR（250 SPS）FIR 滤波器，110.6dB SNR（32k SPS）SINC 滤波器
- THD：–120dB
- CMRR：125dB
- 双通道多路复用器本征稳定性调制器
- 快速响应超范围检测器
- 灵活的数字滤波器：Sinc + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选），线性或最小相位选项，可编程高通滤波器
- 失调误差和增益误差校准
- SYNC 输入
- 数字电源：1.8V 至 3.3V
- 模拟电源：5V 或 ±2.5V
应用领域
- 能量勘探
- 地震监测
- 高精度仪器
