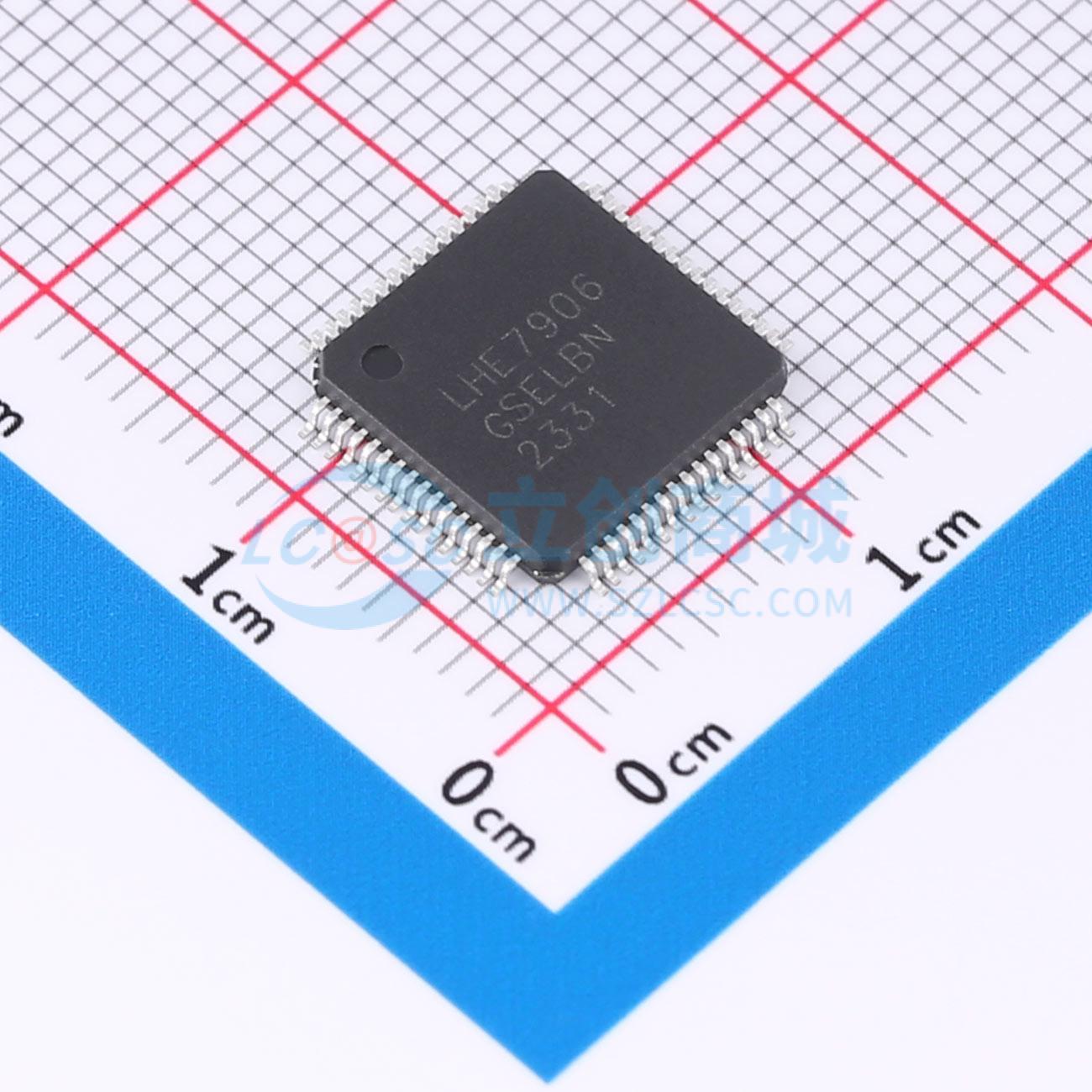

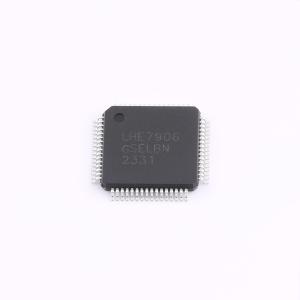

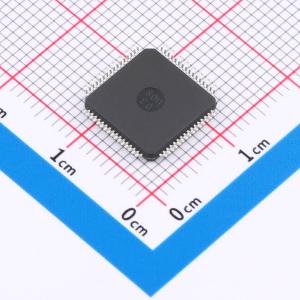

温馨提醒：图片仅供参考，商品以实物为准
LHE7906GSELBN
用于生理信号测量的高分辨率/低功耗、 6通道、 24 位模拟前端，具备RLD、LOFF、WCT功能
- 描述
- 用于生理信号测量的高分辨率/低功耗、 6通道、 24 位模拟前端，具备RLD、LOFF、WCT功能
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHE7906GSELBN
- 商品编号
- C42459102
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 4.61875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 通道数 | 6 | |
| 工作电压 | 2.7V~5.25V；1.65V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 122dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2.048MHz；1.94MHz~2.25MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 30ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 64kHz |
商品概述
LHE7904、LHE7906、LHE7908 (LHE790X) 是多通道同步采样24位 Δ-Σ 模数转换器 (ADC) 系列，内置有可编程增益放大器 (PGA)、内部基准以及振荡器。LHE790X 包含医疗心电图 (ECG) 和脑电图(EEG) 应用中通常所需的全部功能。凭借高集成度和出色性能，LHE790X 能够以大幅缩小的尺寸、显著降低的功耗和整体成本开发可扩展的医疗仪器系统。 LHE790X 的每个通道都有一个灵活的输入复用器(MUX)，此复用器能够独立连接至内部生成的信号以进行测试、温度和导联断开检测。此外，可选择输入通道的任一配置生成右腿驱动 (RLD) 输出信号。LHE790X 工作数据速率高达64kSPS，集成硬件起搏检测算法。可通过上拉/下拉电阻或激励电流源在器件内部实现导联断开检测。3个集成放大器用于生成标准12导联 ECG所需的威尔逊中心终端 (WCT) 和戈德伯格中心终端(GCT)。可在高通道数系统中采用菊花链配置串联多个LHE790X 器件。 封装选项包括微型8mm × 8mm、64焊球 BGA 与 LQFP - 64 封装。LHE790X BGA 版本的商业级额定温度范围为0°C 至70°C。工业级额定温度范围为 - 40°C 至 + 85°C。
商品特性
- 8个低噪声可编程增益放大器 (PGA) 和8个高分辨率模数转换器 (ADC)（LHE790X）
- 低功耗：每通道0.73mW
- 超低功耗模式：每通道0.4mW
- 输入参考噪声：2.3μVₚ₋ₚ（250Hz带宽 (BW)，G = 6）
- 输入偏置电流：500pA
- 数据速率：250SPS 至 64kSPS
- 共模抑制比 (CMRR)：–120dB
- 可编程增益：1、2、3、4、6、8、12 或 24
- 支持满足 AAMI EC11、EC13、IEC60601 - 1、IEC60601 - 2 - 27 和 IEC60601 - 2 - 51 标准的系统
- 单极或双极电源：AVDD = 2.7V 至 5.25V；DVDD = 1.65V 至 5.25V
- 内置右腿驱动放大器、导联断开检测、威尔逊中心终端、起搏检测、测试信号
- 增强直流导联脱落功能和交流导联脱落阻抗检测
- 友好的硬件起搏检测算法接口
- 内置振荡器与基准
- SPI 兼容串口
应用领域
- 医疗仪器（心电图 (ECG)、肌电图 (EMG) 和脑电图(EEG)）：病人监护；动态心电图，事件，压力，以及生命体征，包括 ECG、AED、远程医疗、双谱指数 (BIS)、诱发音频电位 (EAP)、睡眠监护仪。
