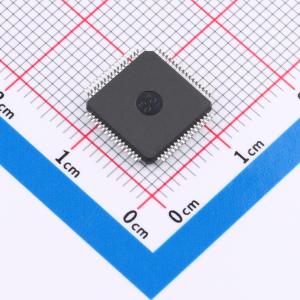

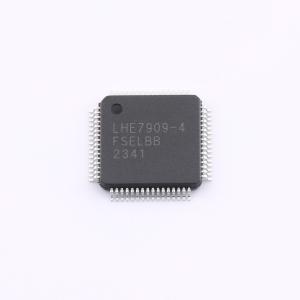

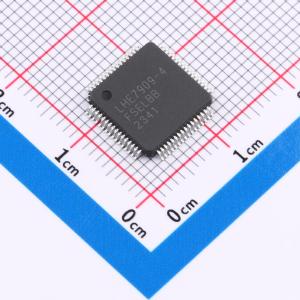

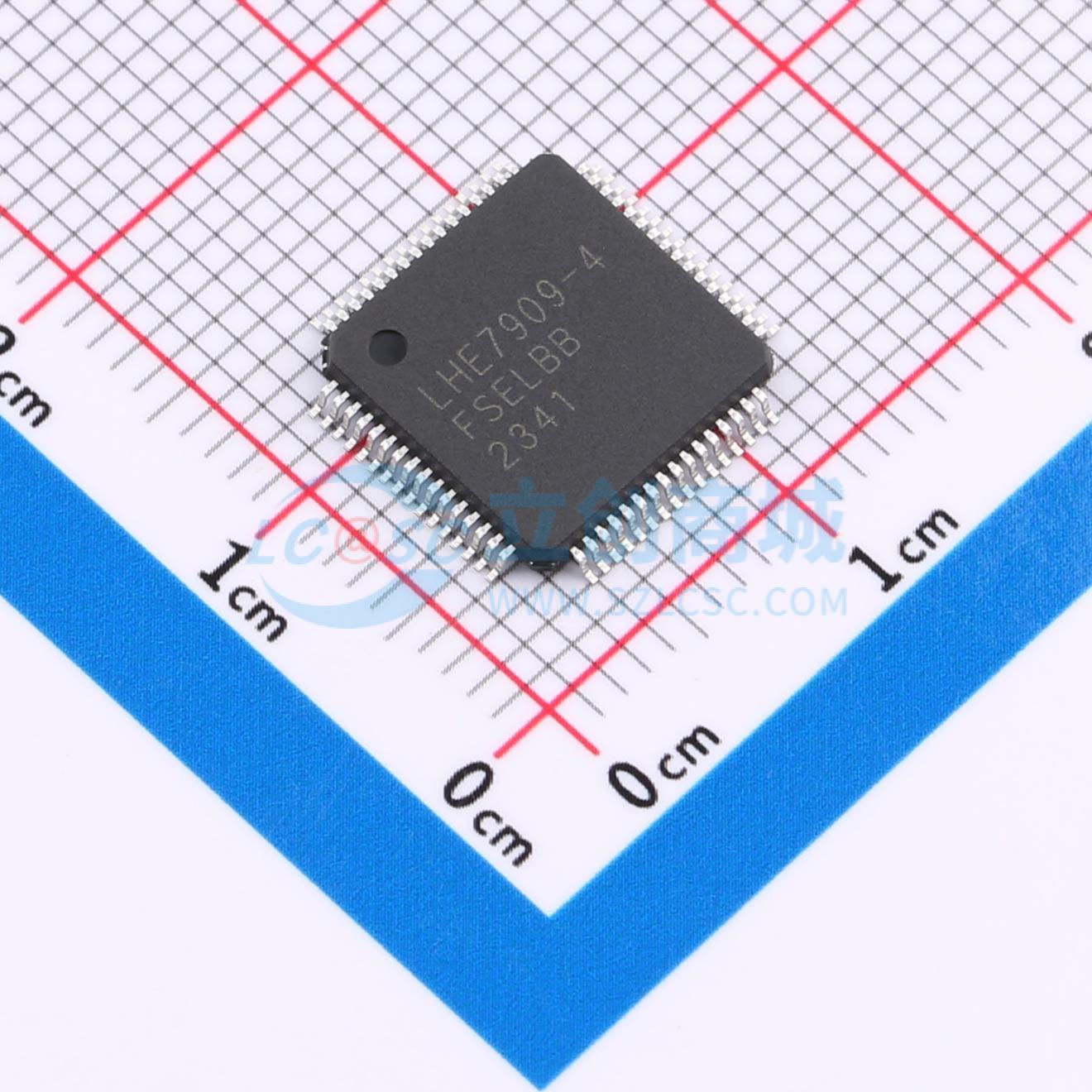

温馨提醒：图片仅供参考，商品以实物为准
LHE7909-4FSELBB
用于生理信号测量的功耗模式灵活可配、 4通道、 24 位模拟前端，具备RLD、LOFF、WCT功能，带增强导联、具有WCT点的右腿驱动
- 描述
- 用于生理信号测量的功耗模式灵活可配、 4通道、 24 位模拟前端，具备RLD、LOFF、WCT功能，带增强导联、具有WCT点的右腿驱动
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHE7909-4FSELBB
- 商品编号
- C42459104
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 4.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 通道数 | 4 | |
| 工作电压 | 1.8V~5.5V；4V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 121dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2.048MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 35ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 32kHz |
商品概述
LHE7909 系列是一系列四通道、六通道和八通道低噪声、24 位同步采样 Δ -Σ 模数转换器(ADC)系列产品。该系列内置可编程增益放大器 (PGA)、内部基准以及片上振荡器。LHE7909 具备颅外脑电图 (EEG) 和心电图 (ECG) 应用所需的全部常用功能。凭借高集成度和出色性能，LHE7909 能够以大幅缩小的尺寸、显著降低的功耗和整体成本构建可扩展的医疗仪器系统。 LHE7909 在每条通道中配有一个灵活的输入多路复用器，该复用器可与内部生成的信号独立相连，完成测试、温度和导联断开检测。 LHE7909 以 250SPS 至 32kSPS 的数据传输速率运行。可通过激励电流源在芯片内部实现导联断开检测。 可在通道较多的系统中采用菊花链配置串联多个 LHE7909 器件。LHE7909 采用 LQFP - 64 封装，工作温度介于 –40°C 至 +85°C 之间。
商品特性
- 多达 8 个低噪声可编程增益放大器 (PGA) 和 8 个高分辨率同步采样模数转换器 (ADC)
- 输入参考噪声: –0.8 μVₚ₋ₚ（250SPS）G = 24 – 1 μVₚ₋ₚ（250SPS）G = 6
- 输入偏置电流: 500pA
- 数据速率: 250SPS 至 32KSPS
- 共模抑制比 (CMRR): –120dB
- 可编程增益: 1, 2, 3, 4, 6, 8, 12 或者 24
- 单极或者双极电源: 模拟: 4V 至 5.5V 或 3V；数字: 1.8V 至 5.5V
- 内置偏置驱动放大器，持续断线检测，测试信号
- 内置振荡器
- 内部或者外部基准
- 灵活的省电、待机模式
- 兼容串行外设接口 (SPI) 的串行接口
- 工作温度范围: –40°C 至 +85°C
应用领域
- 医疗器械，包括:
- 脑电图 (EEG) 研究
- 胎儿心电图 (ECG)
- 睡眠研究监视器
- 双谱指数 (BIS)
- 诱发音频电位 (EAP)
