温馨提醒：图片仅供参考，商品以实物为准

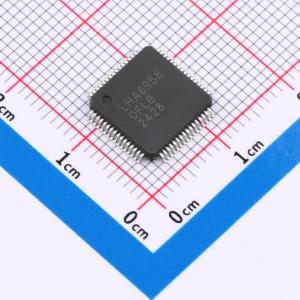

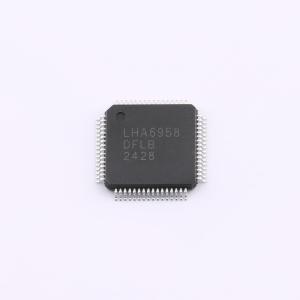

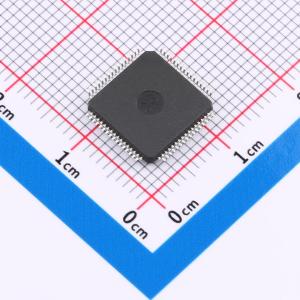

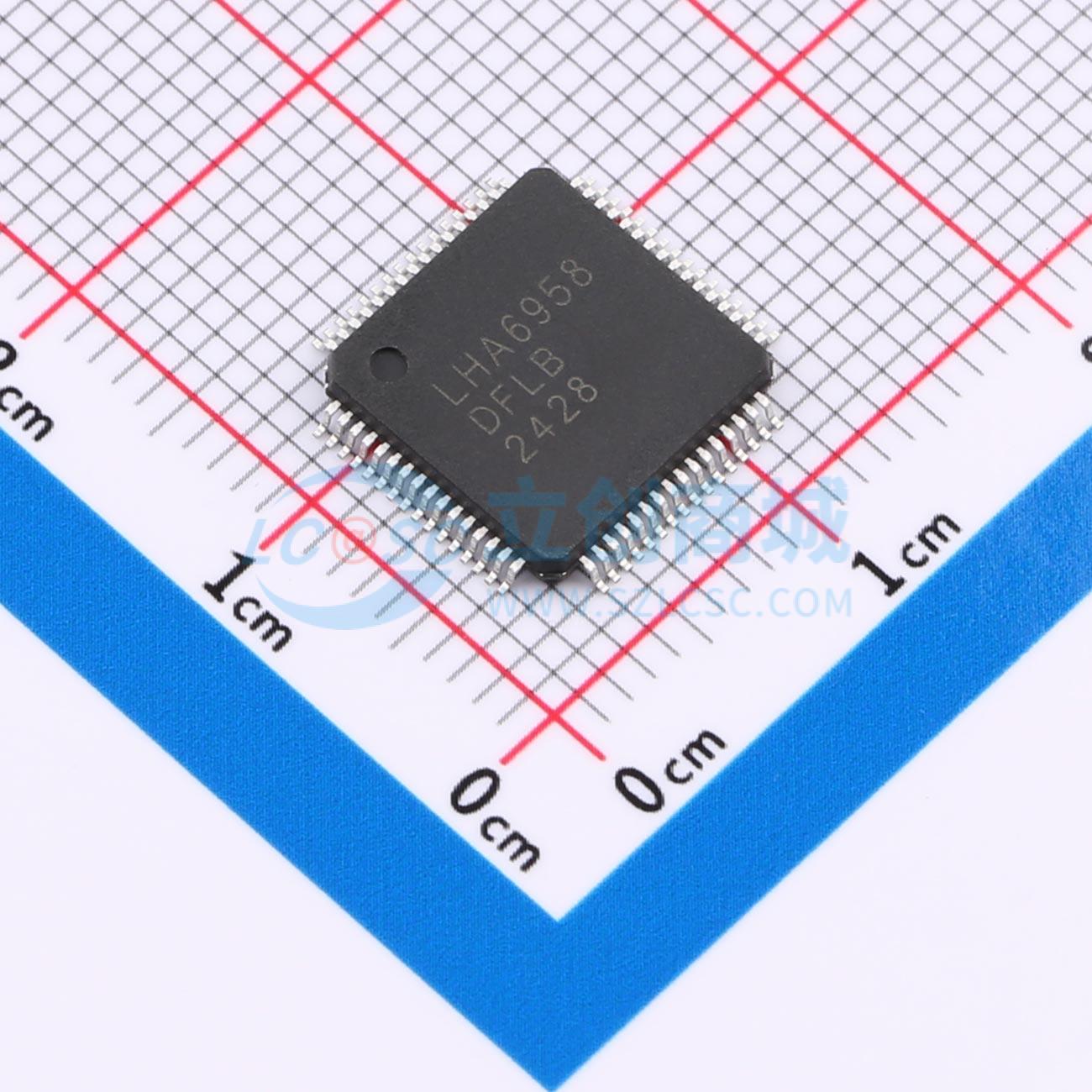

LHA6958DFLB
8 通道 DAS，支持 16 位、双极性输入、500kHz同步采样 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8 通道 DAS，支持 16 位、双极性输入、500kHz同步采样 ADC
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHA6958DFLB
- 商品编号
- C42459096
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.683125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | 串行；并行 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 90dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 40MHz~60MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 静态电流 | 600nA | |
| 全量程范围(FSR) | 5V；10V |
商品概述
LHA6958D 是一款16 位、同步采样、模数转换数据采集系统(DAS)，具有8 个通道，每个通道均内置模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器和16 位逐次逼近寄存器(SAR)模数转换器(ADC)。LHA6958D 还内置了灵活的数字滤波器、低漂移2.5 V 精密基准电压源和基准电压缓冲器（用于驱动ADC）以及灵活的并行和串行接口。 LHA6958D 采用5 V 单电源供电，所有通道最高可以500 KSPS 的吞吐速率采样，并支持 ±10 V 和±5 V 真双极性输入范围。输入箝位保护可承受高达±25 V 的电压。LHA6958D 具有1 MΩ 模拟输入阻抗。单电源操作、片内滤波和高输入阻抗使得应用时无需外部驱动运算放大器（需要双极性电源）。对于吞吐率较低的应用，LHA6958D 灵活的数字滤波器可用来改善噪声性能。 LHA6958D 与AD7606 完全兼容。
商品特性
- 真双极性输入范围： ±10 V、 ±5 V
- 5V 单模拟电源，V_DRIVE 电源电压：1.71 V 至5 V
- 具有1 MΩ 模拟输入阻抗的输入缓冲器
- 所有通道满足16 位 500 KSPS 采样率
- 灵活的数字滤波器满足过采样应用
- 灵活的并行/串行通信接口
- 工作温度范围： -40°C 至 +125°C
- 模拟输入端口满足8 kV ESD 等级
- ±25 V 输入箝位保护
应用领域
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
