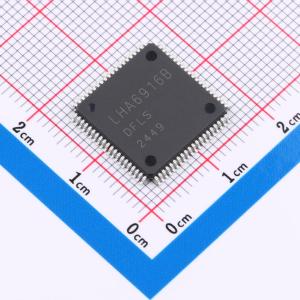

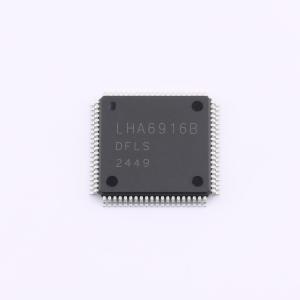

温馨提醒：图片仅供参考，商品以实物为准
LHA6916BDFLS
16位16通道2同步+10V输入，LHA6916升级版
- 描述
- 16位16通道2同步+10V输入，LHA6916升级版
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHA6916BDFLS
- 商品编号
- C42459100
- 商品封装
- LQFP-80(14x14)
- 包装方式
- 托盘
- 商品毛重
- 4.647778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 通道数 | 16 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行；SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 90.5dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 3ppm/℃ | |
| ADC架构 | SAR | |
| 全量程范围(FSR) | 10V |
商品概述
LHA6916是一款16位DAS，支持对16个通道进行双路同步采样。采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1MSPS的吞吐速率和90.5 dB SNR采样。 输入箝位保护电路可以耐受高达±25 V的电压。无论以何种采样频率工作，LHA6916的模拟输入阻抗最小为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。 该器件均内置模拟输入箝位保护、一个双路16位电荷再分配SAR模数转换器 (ADC)、一个灵活的数字滤波器、2.5 V基准电压源和基准电压缓冲器以及高速串行和并行接口。 LHA6916兼容串行外设接口(SPI)/QSPI/DSP/MICROWIRE。
商品特性
- 16通道、双路、同步采样输入
- 可独立选择的通道输入范围 - 真双极性：±10 V、±5 V、±2.5 V
- 5 V单模拟电源，V_DRIVE电源电压2.3 V至3.6 V
- 完全集成的数据采集解决方案 - 模拟输入箝位保护 - 具有最小1 MΩ模拟输入阻抗的输入缓冲器 - 一阶抗混叠模拟滤波器 - 片内精密基准电压及基准电压缓冲器 - 双通道16位逐次逼近型 (SAR) ADC - 吞吐速率：2×1 MSPS - 通过数字滤波器提供过采样功能 - 灵活的序列器，支持突发模式
- 灵活的并行/串行接口 - SPI/QSPI/MICROWIRE/DSP兼容 - 可选循环冗余校验 (CRC) 错误检查
- 硬件/软件配置
- 性能 - 信噪比 (SNR)：90.5 dB (1 MSPS) - 总谐波失真 (THD)：−103 dB - ±1 LSB INL（典型值），±0.99 LSB DNL（最大值） - 模拟输入通道提供7 kV ESD额定值
- 片内自检测功能
- 80引脚LQFP封装
应用领域
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统 (DAS)
