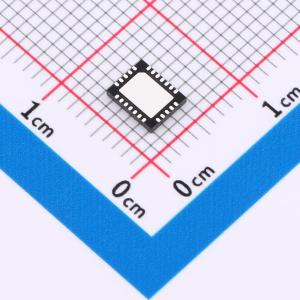

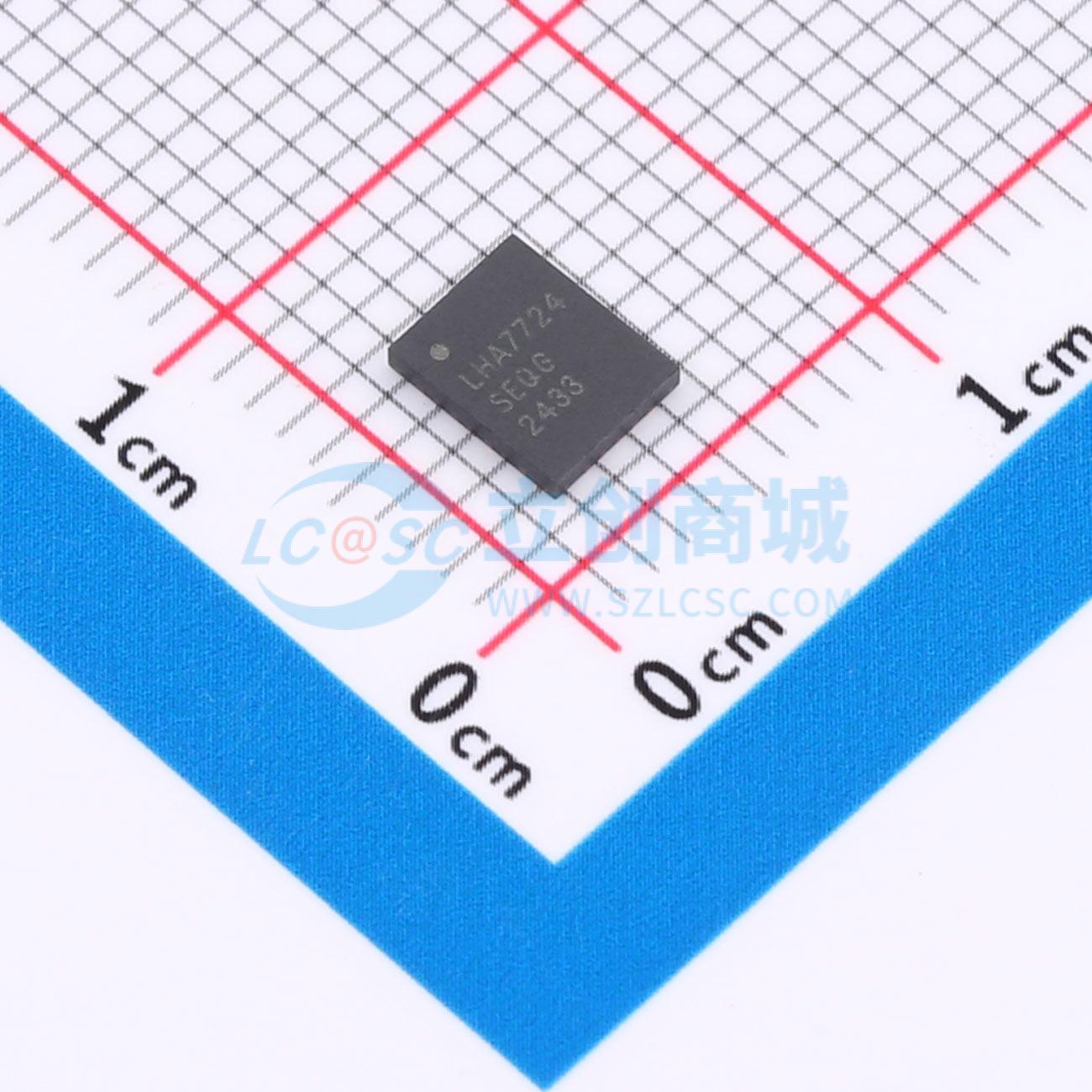

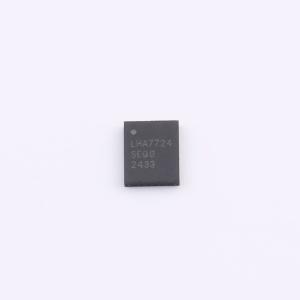

温馨提醒：图片仅供参考，商品以实物为准
LHA7724SEQG
128kSPS、24 位4 通道模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 128kSPS、24 位4 通道模数转换器
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LHA7724SEQG
- 商品编号
- C42459080
- 商品封装
- QFN-24-EP(4x5)
- 包装方式
- 托盘
- 商品毛重
- 4.452727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 128kHz | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~3.3V；5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 132.9dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 8.192MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 125Hz | |
| 静态电流 | 26uA；300nA；520uA |
商品概述
LHA7724 是一款128kSPS ，24 位模数转换器(ADC)。该ADC即可提供出色的动态性能，亦可提供超高的直流精度。
双通道多路复用器可以选择外部信号测量和内部ADC测试信号。具有使输入电路短路来测试内部噪声的模式。
四阶本征稳定性调制器可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取,以生成ADC转换结果。数字FIR滤波器提供125至32kSPS的数据速率。SINC滤波器提供最高128kSPS数据速率。片上增益和偏移调节寄存器支持系统校准。同步输入控制ADC转换的时序。关断输入使 ADC 进入关断模式。
LHA7724采用紧凑的24引线5mm×4mm (QFN 封装，完整额定工作温度为 -40°C 至 +85°C ，最大工作温度范围为 -50°C 至 +125°C。
商品特性
- 最高速率128kSPS
- 工作模式低功耗模式：5.5mW
- 132.9dB SNR（500 SPS）FIR滤波器
- 100.1dB SNR（64kSPS）SINC滤波器
- 高分辨率模式：9.1mW
- 130.8dB SNR（500 SPS）FIR滤波器
- 95.5dB SNR（128kSPS）SINC滤波器
- 其他性能：
- THD：-111dB
- CMRR：110dB
- INL: ±2.5 ppm/FSR
- 2对差分输入
- 灵活的数字滤波器：
- Sinc+有限脉冲响应(FIR)（可选）
- 线性或最小相位选项
- 失调误差和增益误差校准
- SYNC输入
- 数字电源：1.8V 至 3.3V
- 模拟电源：5V 或 ±2.5V
应用领域
- 振动分析
- 声学
- 动态应力变化仪
- 高精度仪器
