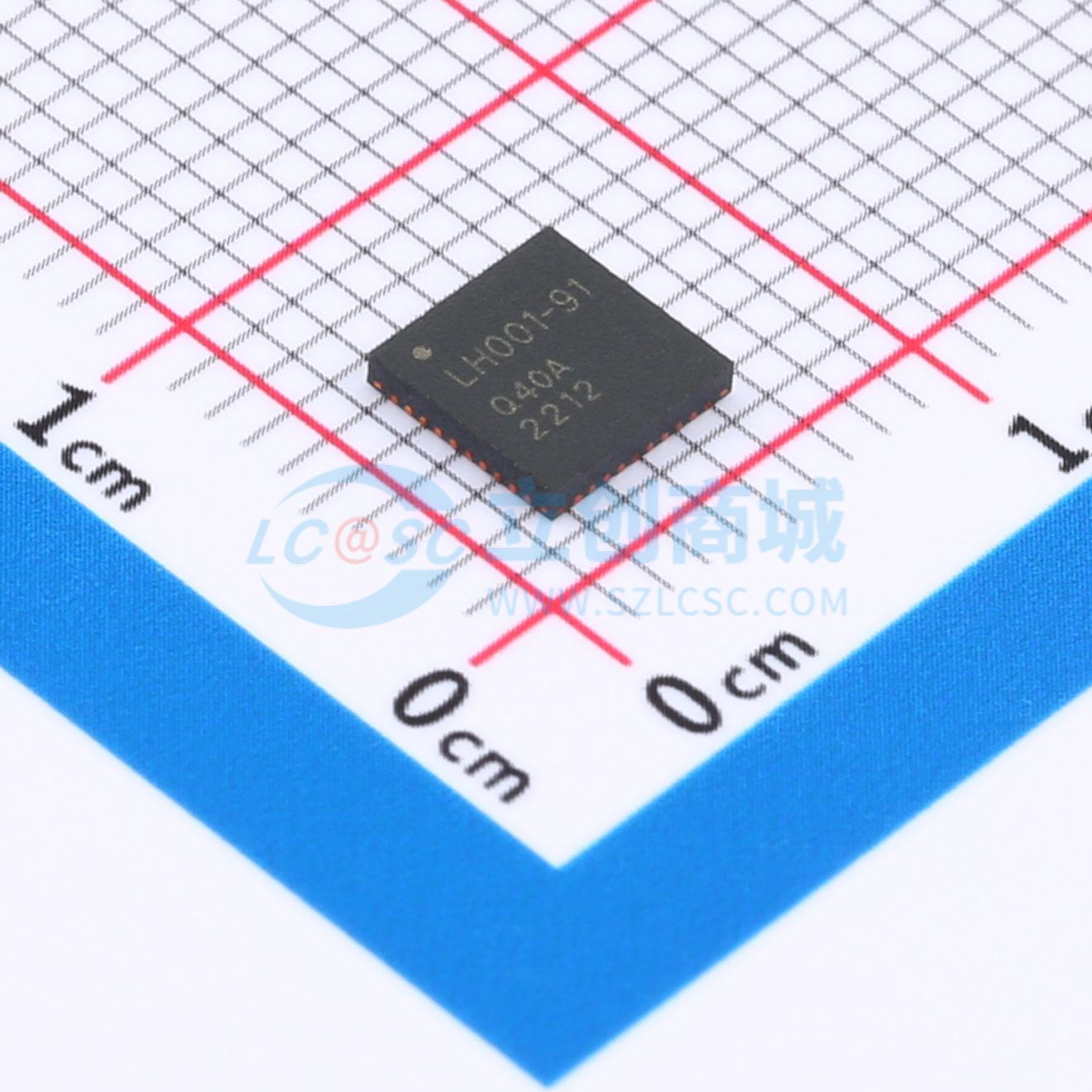

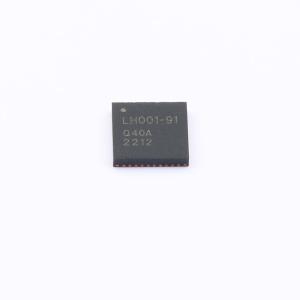

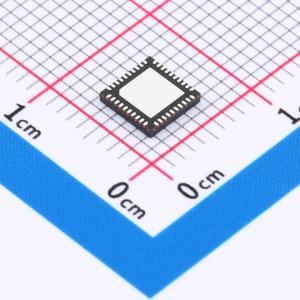

LH001-91Q40AR2

支持脑电图、心电图测量等功能，片上集成了低噪声PGA和24位，8kSPS模数转换器。片上集成了信号源可以进行导联持续断线检测、信道通路测试和温度测量。此外片上还集成了可以实现闭环控制的右腿驱动输出功能进而提高环路CMRR。具有集成式可编程增益放大器(PGA)的低功耗、24位Δ - Σ模数转换器(ADC)。这些器件包含各种ECG专用功能，使其非常适用于可扩展心电图(ECG)、脑电图(EEG)和肌电图(EMG)应用。通过关闭ECG专用电路，这些器件还可用于高性能数据采集系统。具有高度可编程的多路复用器(MUX)，用于实现温度、电源、输入短路和RLD测量。可以从七种设置中选择PGA增益：1、2、3、4、6、8、12、24或48。器件中的ADC提供125SPS至8kSPS的数据速率。内部基准可以编程为2V或2.5V。内部振荡器会产生2.048MHz时钟。多功能右腿驱动(RLD)模块用于提高信号通道的CMRR。可通过使用上拉或下拉电阻器或者电流源或电流沉来完成导联脱落检测，同时还提供内部交流导联脱落检测功能。使用与SPI兼容的接口与器件进行通信。该器件提供2个通用GPIO引脚。可使用START引脚同步多个器件。

• 低噪声可编程增益放大器（PGA）和高分辨率24位模数转换器（ADC）
• 可编程增益：1/2/3/4/6/8/12/24/48
• 4路差分输入
• 积分非线性：2PPM/FS
• 输入参考噪声：2.9μVₚ₋ₚ（250SPS，增益6）
• ECG通道输入偏置电流：200pA
• 数据速率：125SPS至8kSPS
• 共模抑制比（CMRR）：117dB
• 内置右腿驱动放大器、连续断线检测、测试信号
• 内置振荡器和参考电压
• 待机模式，电流0.2μA
• 电源：模拟2.4V至3.6V，数字1.7V至3.6V
• 内置集成激励电流源
• 4线SPI接口
• 工作温度范围：-40℃至+85℃
• 40脚，5mm x 5mm QFN封装
• 30球，2.95mm x 2.95mm WLCSP封装

• 脑电图(EEG)
• 生物安全认证和特定ECG应用，包括：
  • 穿戴式心率监测仪
  • 单导联事件监护，心律不齐检测
  • 单导联无线贴片，住院/门诊监护
