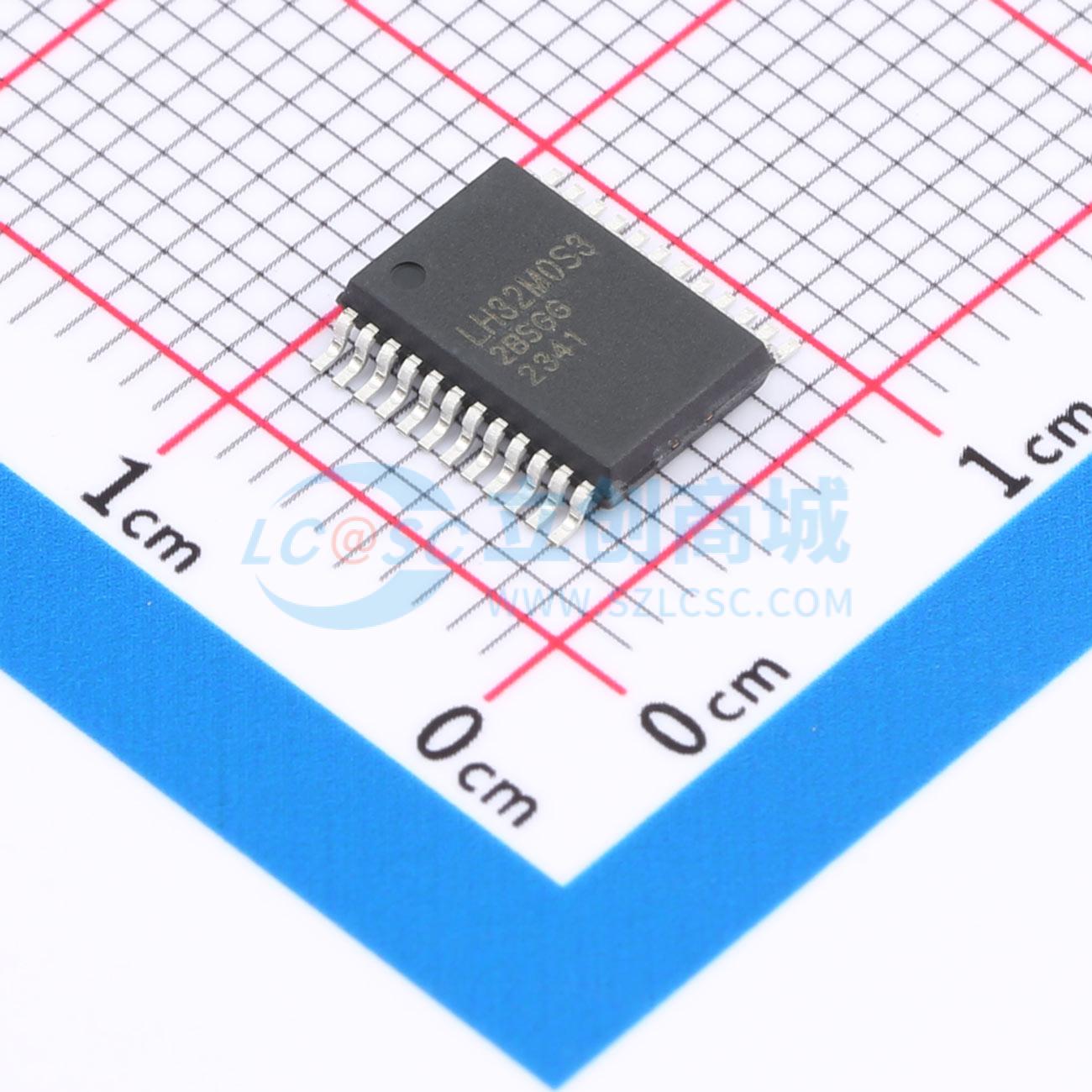

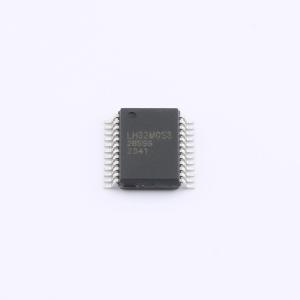

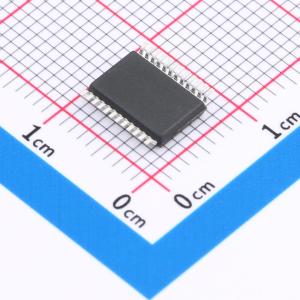

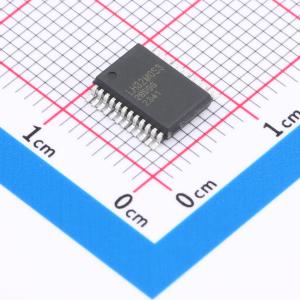

LH32M0S32BSGG
集成24位ADC的32位ARM® M0内核信号链 MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成24位ADC的32位ARM® M0内核信号链 MCU
- 品牌名称
- Legendsemi(领慧立芯)
- 商品型号
- LH32M0S32BSGG
- 商品编号
- C42459074
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 1.868182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 35 | |
| ADC(位数) | 24bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.2V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；软件复位；掉电复位(PDR) |
商品概述
LH32M0S3系列微控制器采用高性能的32位ARM® Cortex®-M0内核，集成高达128K字节的FLASH存储器和4K字节的SRAM，最高工作频率为32MHz。该芯片提供标准通信接口（I2C、SPI和USART）、多路24位高精度ADC、2路16位定时器、一路蜂鸣器驱动器以及屏幕控制器。该系列微控制器支持最大4×20的LCD和最大7×8的LED控制。其工作温度范围为-40℃~105℃，工作电压范围为2.2V~3.6V。芯片提供多种电源工作模式，以满足不同的低功耗应用需求。
商品特性
- 32位ARM® Cortex®-M0 CPU内核，最高工作频率32MHz
- 最大128K字节FLASH存储器和4K字节SRAM
- 内部32MHz RC振荡器和32KHz RC振荡器，支持32.768KHz低速晶体振荡器
- 工作电压范围：VDD与VDDA均为2.2V~3.6V，工作温度范围-40℃~105℃
- 支持低功耗模式：睡眠、深度睡眠和掉电模式，具备上电/掉电复位和低电压检测功能
- 35个通用I/O口，支持最高32MHz工作频率和中断向量
- 集成24位高精度Sigma-Delta ADC，支持最多8个外部输入通道，支持单端与差分输入
- 提供1/2/4/8/16/32/64/128倍可选增益，输出速率范围为8Hz~8kHz
- 在30SPS和128倍增益下ENOB≥19.5位，在8kSPS和128倍增益下ENOB≥15.4位
- ADC支持硬件自动通道切换、数据轮询读取，并通过中断或DMA通知MCU
- ADC集成可选的1.8V/2.35V/2.45V/2.8V内部参考电压、温度传感器及电源电压检测通道
- 集成快速响应的数字比较器
- 集成4 COM × 20 SEG的LCD驱动器，并内置电荷泵
- 集成最大支持7×8段的LED驱动器
- 集成一路蜂鸣器驱动器
- 集成4路16位高级控制定时器（带死区与互补控制的6通道PWM输出）和4路16位通用定时器（带PWM输出）
- 集成可编程恒流源（8mA、10mA、12mA、20mA），支持PWM控制
- 集成OLED彩屏DMA加速模块
- 支持串行单线调试接口
- 具备芯片ID
- 提供LQFP48（7mm×7mm）、SSOP24（8.2mm×5.3mm）和QFN48（6mm×6mm）封装
应用领域
- 红外测温
- 高精度测量
- 血氧饱和度检测
- 血压计
- 数据采集
- 工业控制
