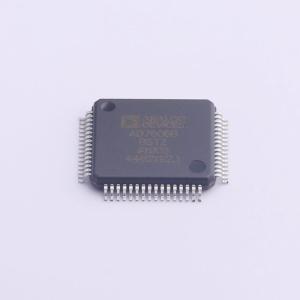

温馨提醒：图片仅供参考，商品以实物为准
AD7606BBSTZ
8 通道 16 位 800 kSPS 同步采样 ADC 数据采集系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8 通道 DAS，采用 16 位、800 kSPS 双极性输入、同步采样 ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7606BBSTZ
- 商品编号
- C443885
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 芯片类型参数/描述 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 外置；内置 | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 4.39ppm/℃ | |
| 数据速率 | 60MHz | |
| 采样率 | 800kHz | |
| 静态电流 | 0.5uA | |
| 积分非线性 | 1.16LSB；2.5LSB |
商品概述
AD7606B是一款16位、同步采样、模数转换数据采集系统(DAS)，具有8个通道，每个通道均内置模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器和16位逐次逼近寄存器(SAR)模数转换器(ADC)。还内置了灵活的数字滤波器、低漂移2.5 V精密基准电压源和基准电压缓冲器（用于驱动ADC）以及灵活的并行和串行接口。 采用5 V单电源供电，当所有通道均以800 kSPS的吞吐速率采样时，支持±10 V、±5 V和±2.5 V真双极性输入范围。输入箝位保护可承受高达±21 V的电压。具有5MΩ模拟输入阻抗，当输入信号断开并通过10 kΩ外部电阻拉至地时，双极性零代码小于20 LSB。单电源操作、片内滤波和高输入阻抗使得应用时无需外部驱动运算放大器（需要双极性电源）。对于吞吐率较低的应用，灵活的数字滤波器可用来改善噪声性能。 在硬件模式下，与AD7606完全兼容。在软件模式下，可以使用如下高级特性： 额外的±2.5 V模拟输入范围。 模拟输入范围（±10 V、±5 V和±2.5 V），每个通道可选。 额外的过采样(OS)选项，最高OS×256。 每个通道的系统增益、系统失调和系统相位校准。模拟输入开路检测器。 诊断多路复用器。 监控功能（串行外设接口(SPI)无效读/写、循环冗余校验(CRC)、过压和欠压事件、忙碌阻塞监控和复位检测）。
商品特性
- 16位、800 kSPS（所有通道）ADC
- 具有5 MΩ模拟输入阻抗的输入缓冲器
- 与AD7606引脚兼容
- 工作温度范围： -40°C至 +125°C
- 5 V单模拟电源，DRIVE电源电压：1.71 V至3.6 V
- ±21 V输入箝位保护，8 kV ESD
- 软件模式下提供额外模式每通道可选模拟输入范围单端、双极性：±10 V、±5 V和±2.5 V
- 每通道系统相位、失调和增益校准
- 模拟输入开路检测特性开路代码误差 < 20 LSB (RPD = 10 kΩ)
- 自诊断和监控特性
- 读/写数据和寄存器的CRC差错校验
应用领域
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
