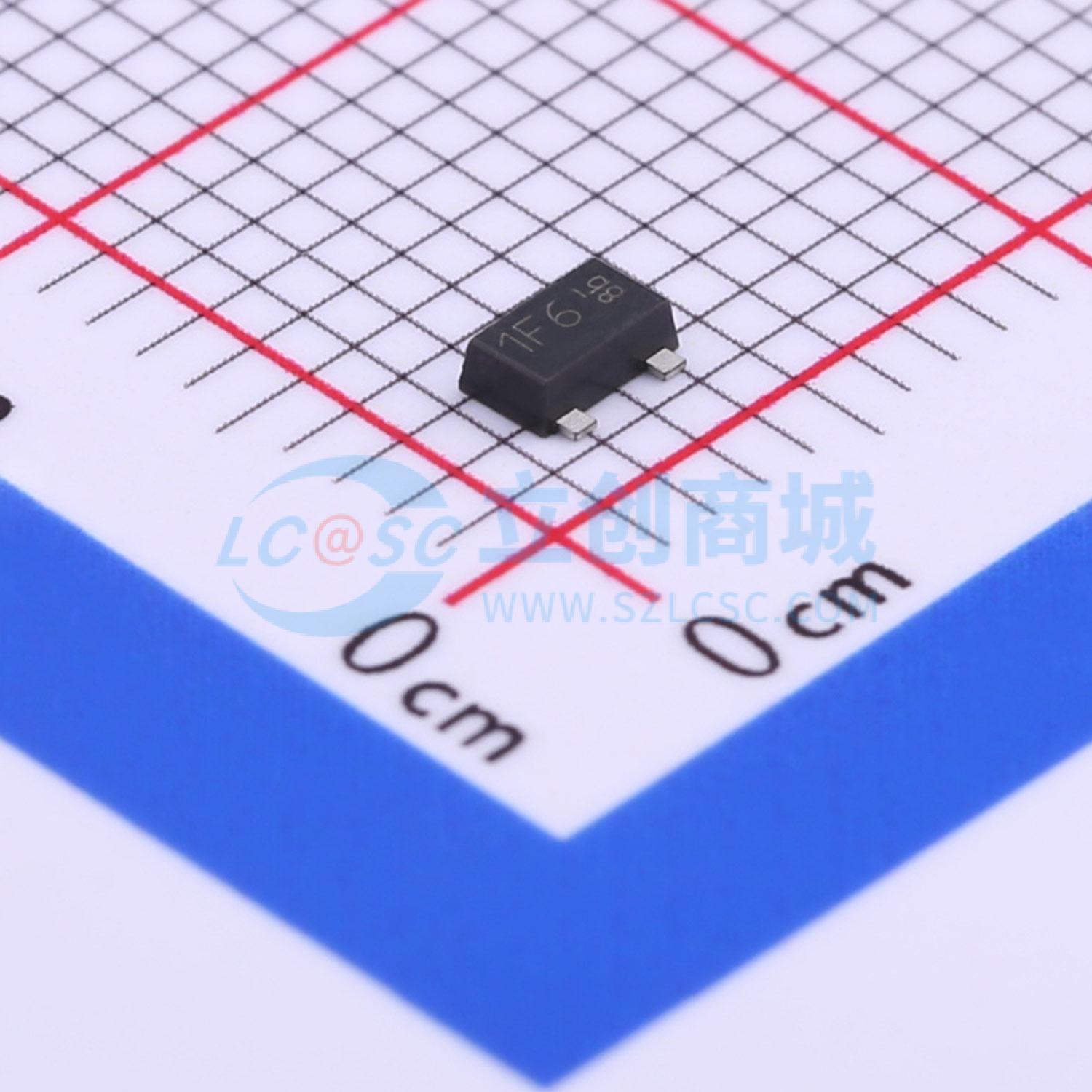

温馨提醒：图片仅供参考，商品以实物为准
ZXTN04120HFFTA
NPN 120V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款高性能 NPN 达林顿晶体管采用小外形 SOT23 扁平封装，适用于空间有限的应用场景。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTN04120HFFTA
- 商品编号
- C443887
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 3000 | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 1A | |
| 特征频率(fT) | 120MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
这款高性能NPN达林顿晶体管采用小外形SOT23扁平封装，适用于空间有限的应用场景。
商品特性
- 集电极 - 发射极击穿电压（BVCEO） > 120 V
- 连续集电极电流（IC） = 1 A
- 集电极 - 发射极饱和电压（VCE(SAT)） < 1.5 V（集电极电流为1 A时）
- 集电极 - 发射极饱和电阻（RCE(SAT)） = 38 mΩ
- 功耗：1.5W
- 互补PNP类型：ZXTP05120FF
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合AEC - Q101高可靠性标准
应用领域
-灯、继电器和螺线管驱动-照明
