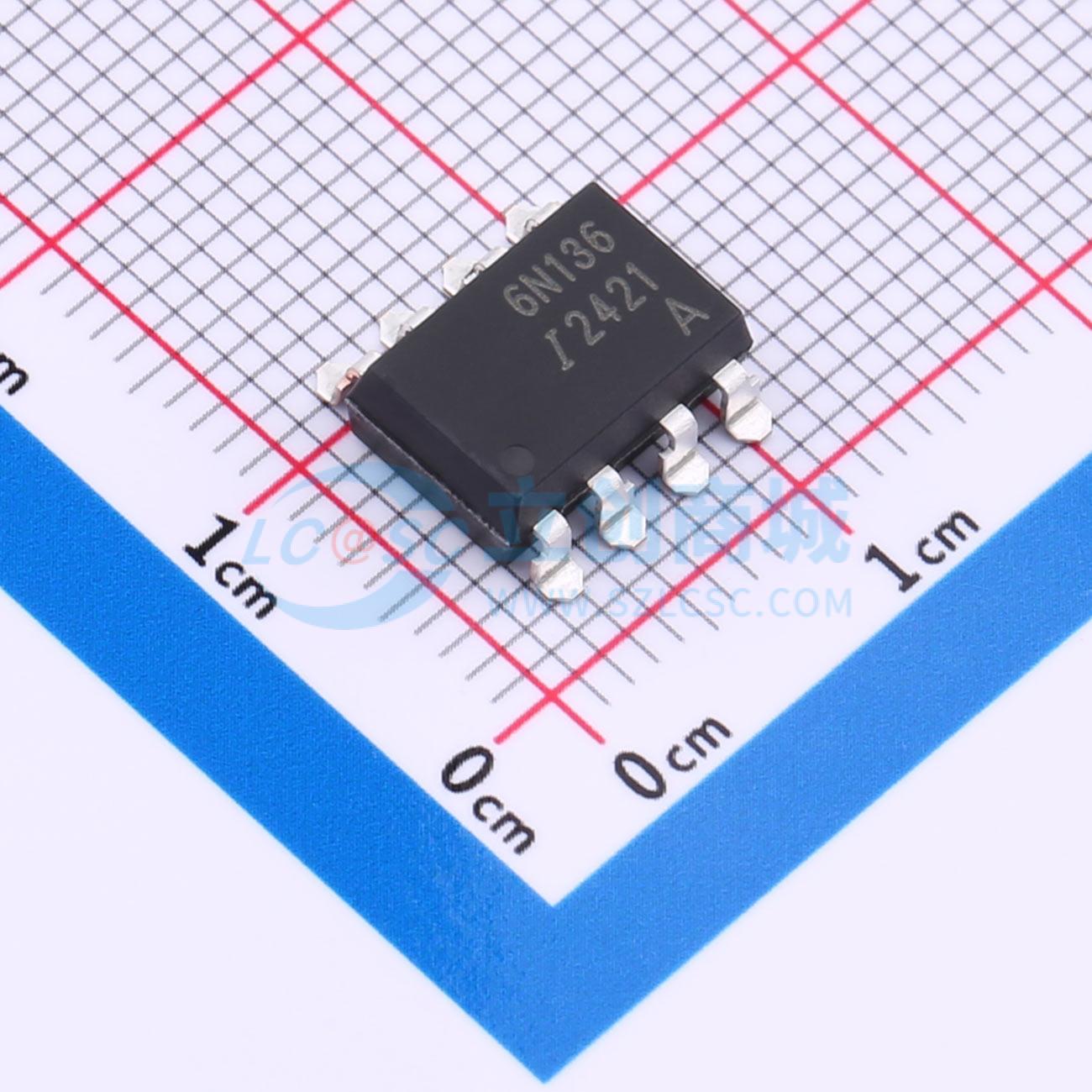

温馨提醒：图片仅供参考，商品以实物为准

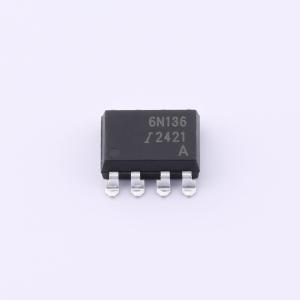

6N136-500E-AXW
高隔离度光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入类型:DC，数据速率: 1Mbit/s,隔离电压(rms): 5kV，共模瞬变抗扰度CMTI: 1kV/us,SMD8
- 商品型号
- 6N136-500E-AXW
- 商品编号
- C42432271
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.8436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.45V |
