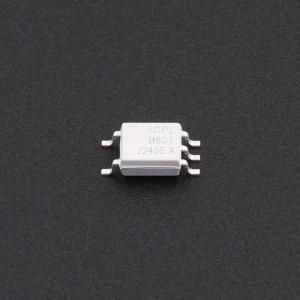

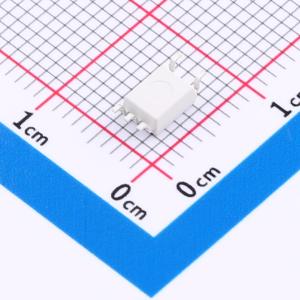

温馨提醒：图片仅供参考，商品以实物为准
ICPL-M601-510EAXW
10Mbit/s逻辑门光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型:DC，数据速率: 10Mbit/s,隔离电压(rms): 3750V，共模瞬变抗扰度CMTI: 10kV/us, SOP5
- 商品型号
- ICPL-M601-510EAXW
- 商品编号
- C42432278
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.209433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V；4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.38V | |
| 功能特性 | 开集电极输出 |
商品概述
ICPL-M601系列产品集成了AlGaAs红外发射二极管作为发射器，该发射器通过光学方式耦合至硅高速集成光电探测器逻辑门，并采用带可触发输出的塑料SOP5封装。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- 直流输入，逻辑门输出
- 工作温度范围 -40 °C 至 100 °C
- 符合REACH标准
- 无卤素
- 潮湿敏感度等级1
- 符合UL1577标准（待批）
- 符合VDE EN60747-5-5 (VDE0884-5)标准
- 符合CQC GB4943.1标准
应用领域
- 消除接地环路
- LSTTL至TTL、LSTTL或CMOS电平转换
- 线路接收器，数据传输
- 数据多路复用
- 开关电源
- 脉冲变压器替代
- 计算机外围设备接口
