温馨提醒：图片仅供参考，商品以实物为准

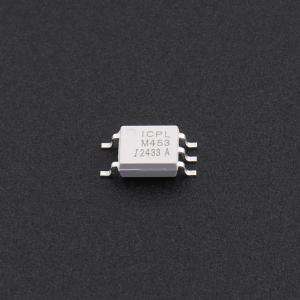

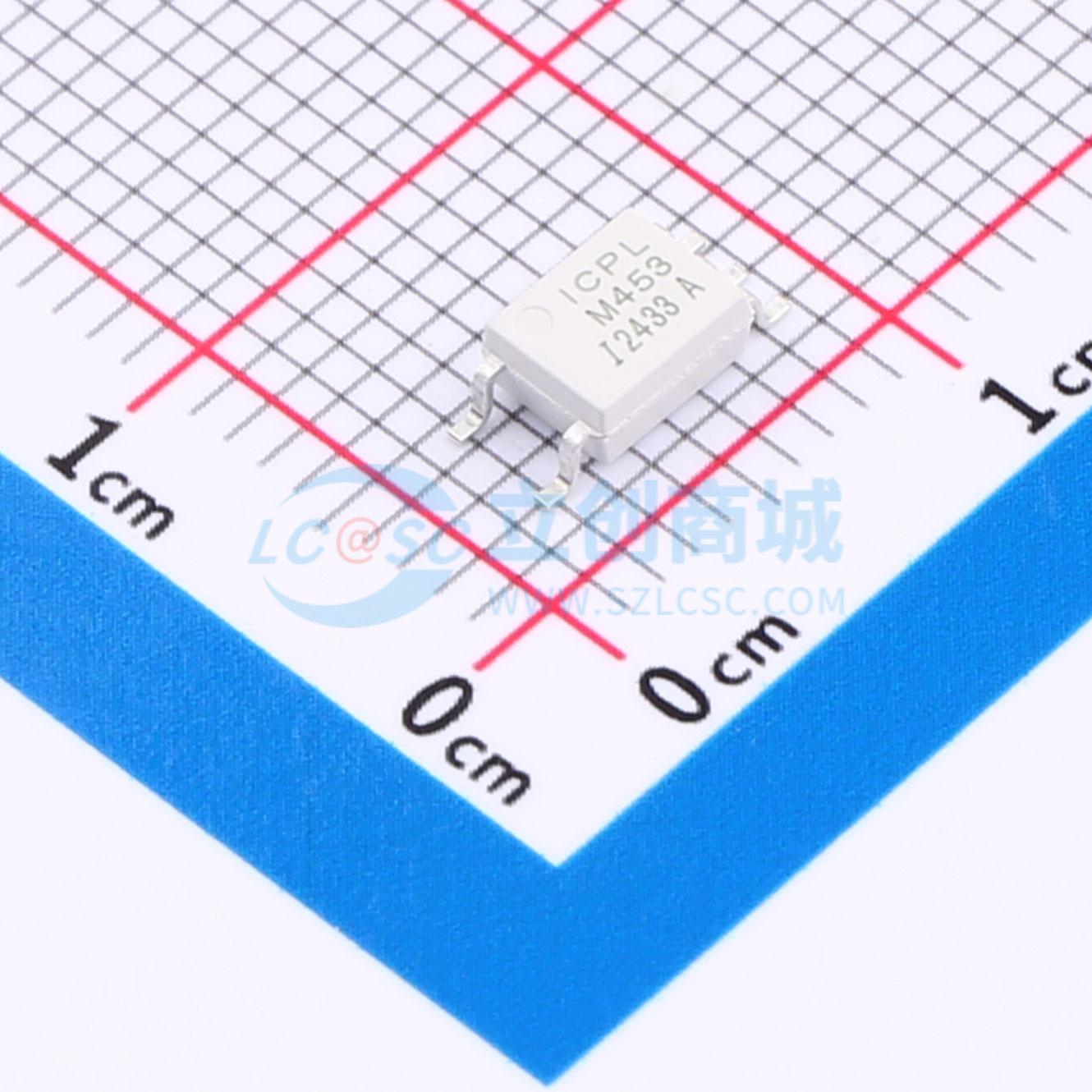

ICPL-M453-510EAXW
高隔离度光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入类型:DC，数据速率: 1Mbit/s,隔离电压(rms): 3750V，共模瞬变抗扰度CMTI: 15kV/us, SOP5
- 商品型号
- ICPL-M453-510EAXW
- 商品编号
- C42432277
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.208333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 50% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.45V | |
| 功能特性 | - |
商品概述
ICPL-M453系列产品将AlGaAs红外发射二极管作为发射器，与硅高速光电晶体管进行光耦合，封装于塑料SOP5外壳中。凭借其坚固的共面双模结构，该系列产品提供了最稳定的隔离特性。
商品特性
- 高隔离度3750 VRMS
- 采用高速晶体管的直流输入
- 工作温度范围 -40°C ~ 100°C
- 符合REACH法规
- 无卤素
- MSL等级1
- 符合UL-UL1577、VDE - EN60747-5-5 (VDE0884-5)、CQC-GB4943.1等法规认证
应用领域
- 线路接收器
- 电信设备
- 与CMOS、LSTTL、TTL的接口转换
- 宽带宽模拟耦合
- 脉冲变压器替代
- 计算机外设接口
