温馨提醒：图片仅供参考，商品以实物为准

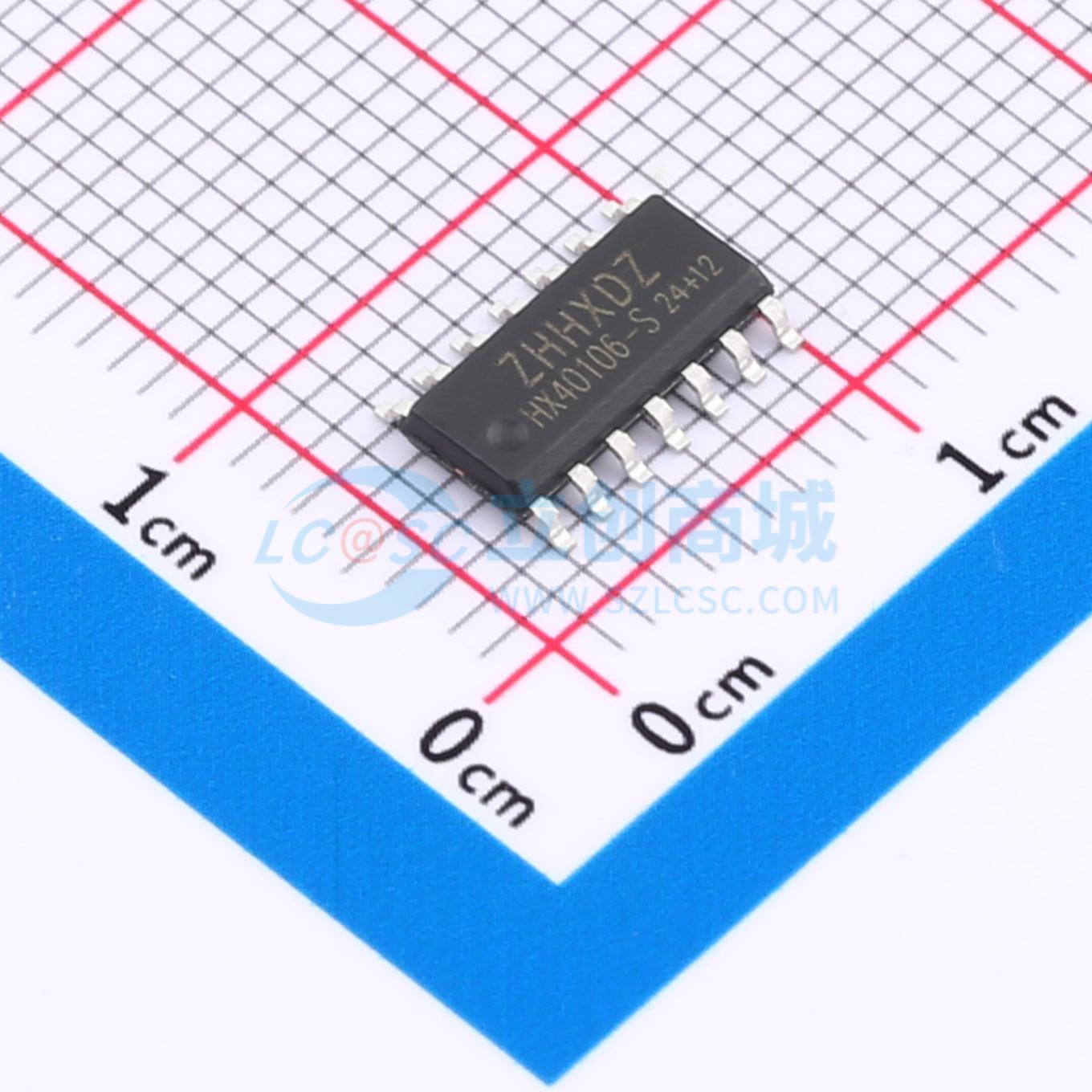

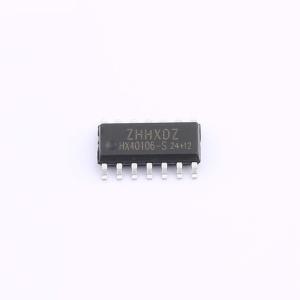

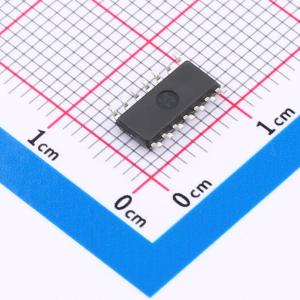

HX40106-S
HX40106-S 是由六个 CMOS 反向电路组成，每个电路输入有一个施密特触发电路
- 描述
- HX40106-S 由六个 CMOS 反向电路组成，每个电路输入都有一个施密特触发电路，触发开关处于不同的电位，输出为正信号和负信号，正电压 (VP) 和负电压 (VN) 之间的电压差定义为迟滞电压 (VH)。使用时，未使用通道的输入端需要连接到电源或地，以降低芯片功耗。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX40106-S
- 商品编号
- C42431634
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 1.6mA | |
| 拉电流(IOH) | 1mA | |
| 静态电流(Iq) | 1uA | |
| 输入电容 | 15pF | |
| 工作温度 | -20℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
HX40106-S由六个CMOS反向电路组成，每个电路输入有一个施密特触发电路，触发开关在不同的电位，输出为正向和负向信号，正向电压（VP）和负向电压（VN）之间的电压差被定义为迟滞电压（VH）。使用时，未使用的通道的输入端需要接到电源或者地来降低芯片的功耗。
商品特性
- 施密特触发输入
- 标准化对称输出特性
- 电源电压: 3 ~ 16 V
- 输入电压：0~VDD
- 5V、10V、15V参数额定
- 静态电流低：IDD < 1μA
- 工作温度：-20℃ ~ 85℃
应用领域
- 波形与脉冲整形
- 稳定多谐振荡器
- 单稳态振荡器
- 高噪声环境系统
