温馨提醒：图片仅供参考，商品以实物为准

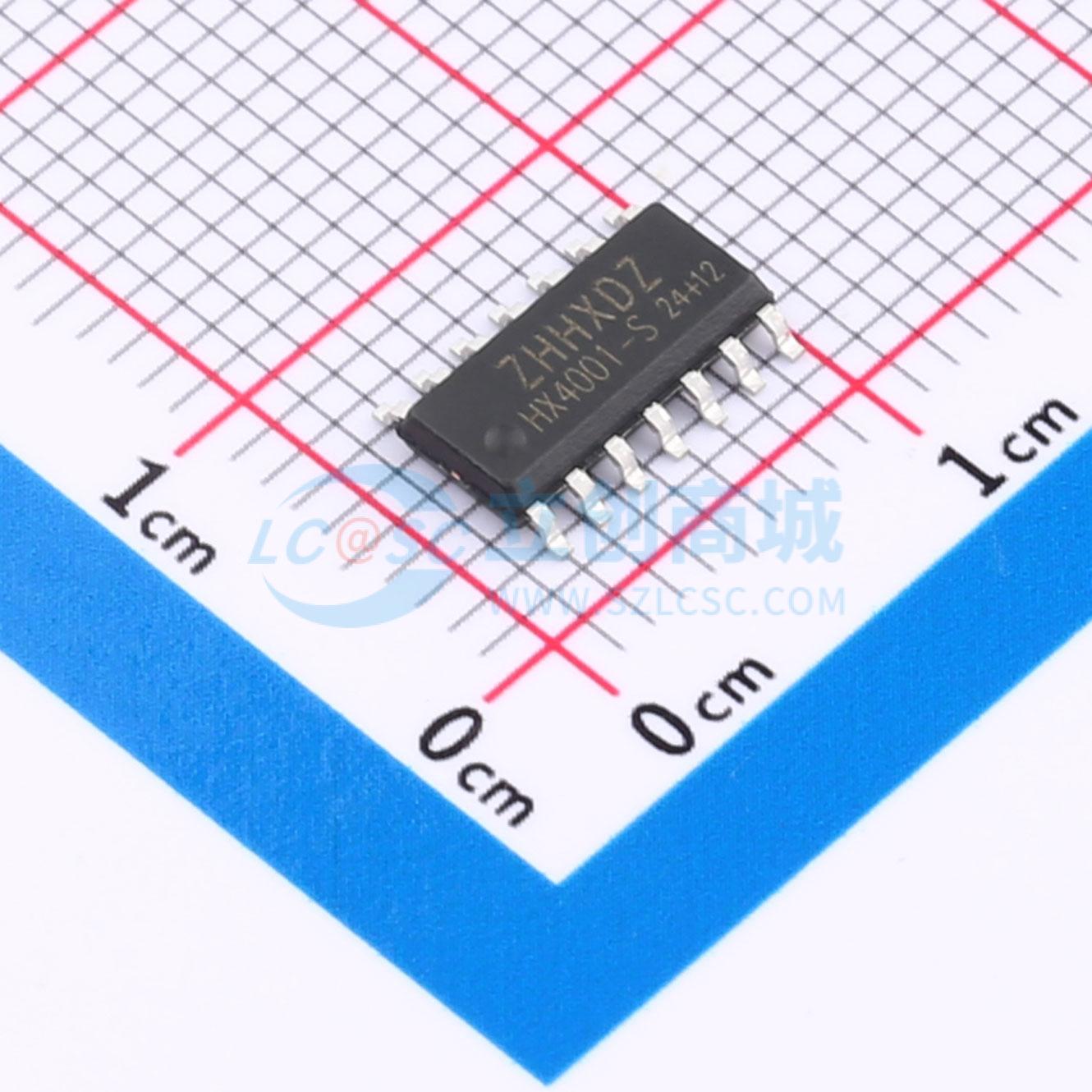

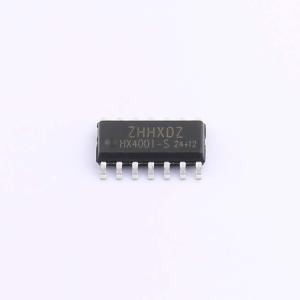

HX4001-S
四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX4001-S是一款具有宽电压范围的单CMOS集成电路，因此它具备低功耗、抗干扰以及使用灵活性强等优点。它具有对称的源极和漏极电流驱动能力，符合HX4001系列输出驱动器标准
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4001-S
- 商品编号
- C42431687
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | HX4001 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -20℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HX4001-S是单片宽电压范围CMOS集成电路，具有低功耗、抗干扰和使用灵活性强的优点。它具有对称的源和漏电流驱动能力，符合HX4001系列输出驱动器标准。这些驱动器也可以将输出缓冲，供给较高的增益，提高转换性能。在VDD和VSS之间设有二极管，以保护所有的输入端不受静态电流的干扰。
商品特性
- 宽工作电压：3V to 15V
- 输入电平与LSTLL兼容
- 5V、10V、15V三档参数
- 对称输出能力
- 最大输入电流: 1μA (15V，所有温度范围)
- 工作温度范围：-20°C to +85°C
