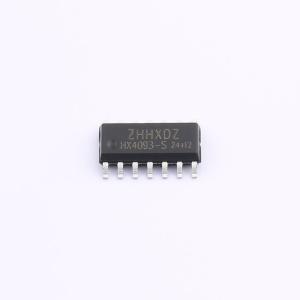

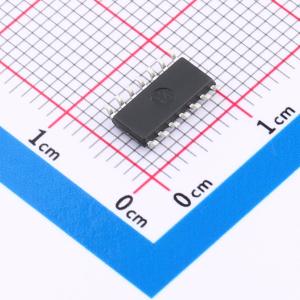

温馨提醒：图片仅供参考，商品以实物为准
HX4093-S
HX4093-S 是一个由四路 2 输入与非门构成的电路，在每一路的每个输入端都有施密特 触发器
- 描述
- HX4093 - S是一款由四个2输入与非门组成的电路，每条通道的每个输入端都配有施密特触发器。输出状态随输入信号而切换，正阈值电压（VP）与负阈值电压（VN）之差定义为迟滞电压（VH）
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4093-S
- 商品编号
- C42431690
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 22mA | |
| 拉电流(IOH) | 20mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV | |
| 系列 | - | |
| 传播延迟(tpd) | 90ns@10V,50pF；210ns@5V,50pF；110ns@15V,50pF | |
| 工作温度 | -20℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
HX4093-S 是一个由四路 2 输入与非门构成的电路，在每一路的每个输入端都有施密特触发器。输出随输入信号切换状态，正阈值电压（VP）与负阈值电压（VN）之间的差值被定义为迟滞电压（VH）。它的工作电压为 3V ~ 15V，未使用的输入必须连接到 VDD、VSS 或其他输入。
商品特性
- 电源电压范围：3V ~ 15V
- 施密特输入工作
- 输入电压：0 ~ VDD
- 输出响应快
- 静态电流低：IDD < 1μA
应用领域
- 脉波整形器
- 高噪声环境系统
- 单稳多谐振荡器
- 非稳多谐振荡器
- 与非逻辑门
