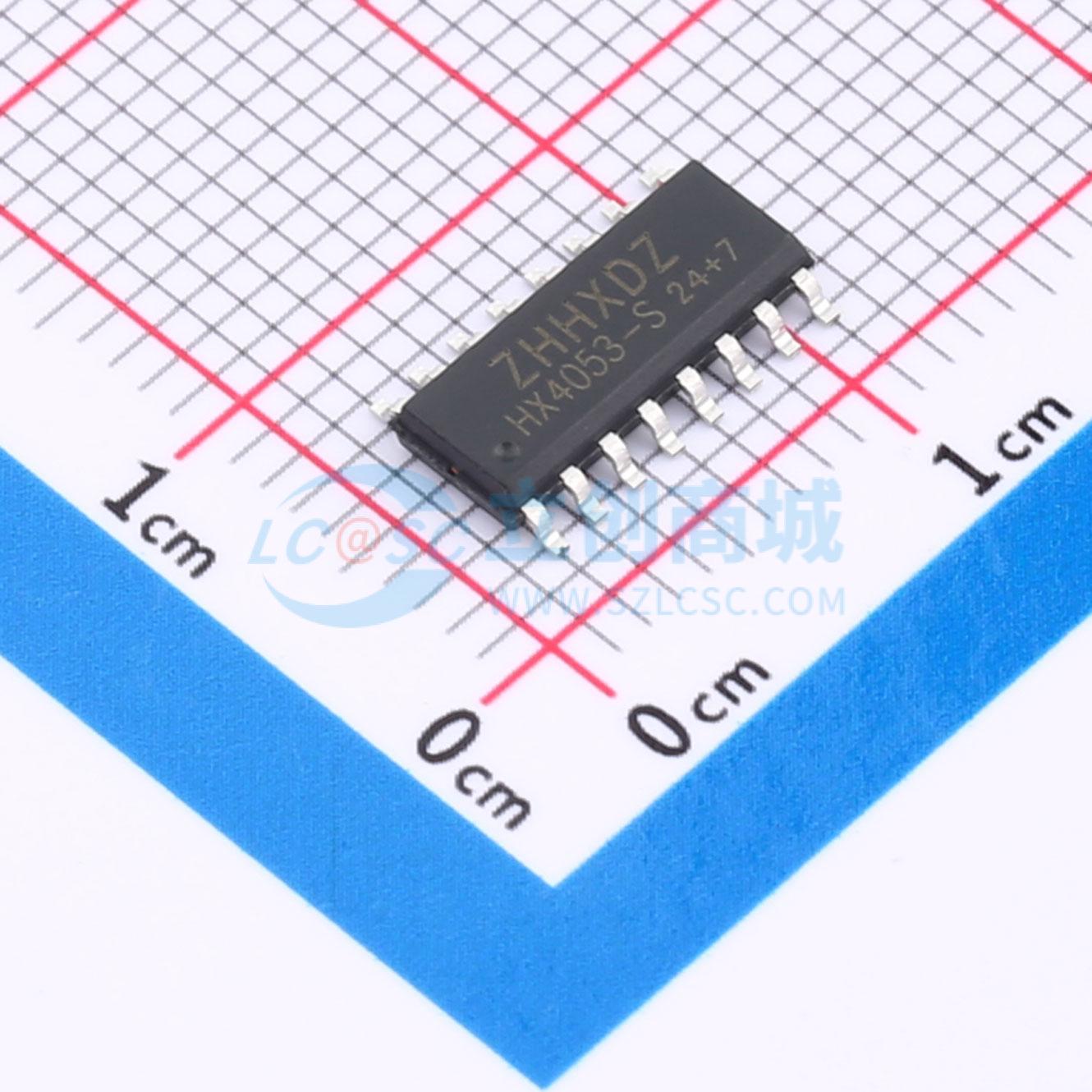

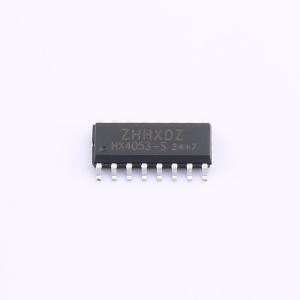

温馨提醒：图片仅供参考，商品以实物为准
HX4053-S
HX4053-S 为一个三组 2 选 1 双向模拟开关，相当于三组 单刀双掷开关
- 描述
- HX4053-S 系列模拟开关是由数字信号控制的多调制/选择型模拟开关，具有低导通电阻和极低的截止泄漏电流。幅度为 4.5V ~ 18V 的数字信号可控制峰峰值为 18V 的模拟信号。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4053-S
- 商品编号
- C42431688
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27932克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 80Ω | |
| 工作电压 | 5V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 55ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
HX4053-S系列模拟开关是用数字信号控制多路调制/选择的模拟开关，具有低导通电阻和很低的截止漏电流。幅值为4.5V ~ 18V的数字信号可控制峰峰值为18V的模拟信号。例如，选VDD = +5V，Vss = 0V，VEE = -13.5V，则0 ~ 5V的数字信号可控制 -13.5 ~ 4.5V的模拟信号，这些开关电路在整个VDD - VSS和VDD - VEE电源范围内具有极低的静态功耗。HX4053-S为一个三组2选1双向模拟开关，相当于三组单刀双掷开关。它有三组独立的二进制数字控制输入端A、B、C以及INH抑制输入端，二进制数字控制信号可将2个模拟通道中任一个置为导通状态。INH输入端输入“1”电平时将3组2选1模拟开关所有通道置为关断状态，输入“0”电平时将3组2选1模拟开关所有通道置为导通态。
商品特性
- 很宽的数字控制与传输模拟信号电压范围：数字4.5V ~ 18V，模拟18V
- 低导通电阻：80Ω（VDD - VEE = 15V，信号大于15Vₚ₋ₚ）
- 极低的静态电压功耗
- 高关态电阻
- 数字地址信号4.5V ~ 18V的逻辑电平转换来开关模拟信号18Vₚ₋ₚ
- 内置二进制地址解码器
- SOP - 16
- DIP - 16
