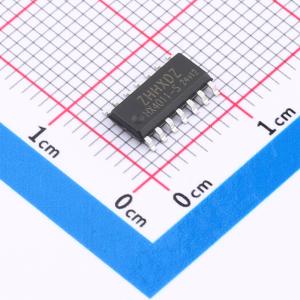

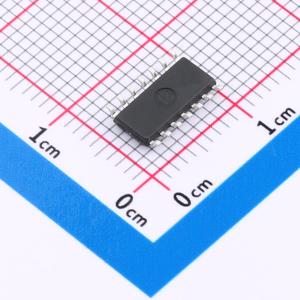

温馨提醒：图片仅供参考，商品以实物为准
HX4011-S
由增强型 N 沟道和 P 沟道构成的单片互补的四与非门
- 描述
- HX4011 S 是一款由增强型 N 沟道和 P 沟道组成的单片互补 CMOS 集成电路。它们具有相等的源电流和吸电流能力，符合 B 系列输出驱动器标准
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX4011-S
- 商品编号
- C42431685
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~13V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V | |
| 输入低电平(VIL) | 1.5V；3V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | - | |
| 传播延迟(tpd) | 250ns@5V,50pF | |
| 工作温度 | -20℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
HX4011-S是由增强型N沟道和P沟道构成的单片互补CMOS集成电路。它们具有相等的源电流和吸电流能力，并符合B系列输出驱动标准。该器件具有输出缓冲，通过提供非常高的增益来改善传输特性。为防止静电击穿，所有输入端都有对VDD和VSS的保护二极管。
商品特性
- 低功耗
- TTL兼容
- 对称输出特性
- 低输入漏电
- 能驱动2个74L或1个74LS器件
- 内部框图
- 保护电路
- J = AB（上划线）；逻辑“1” = 高；逻辑“0” = 低
