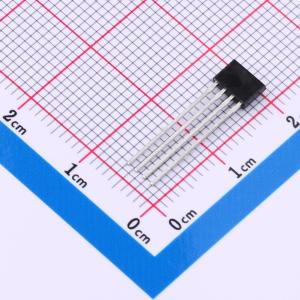

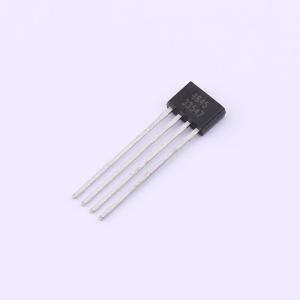

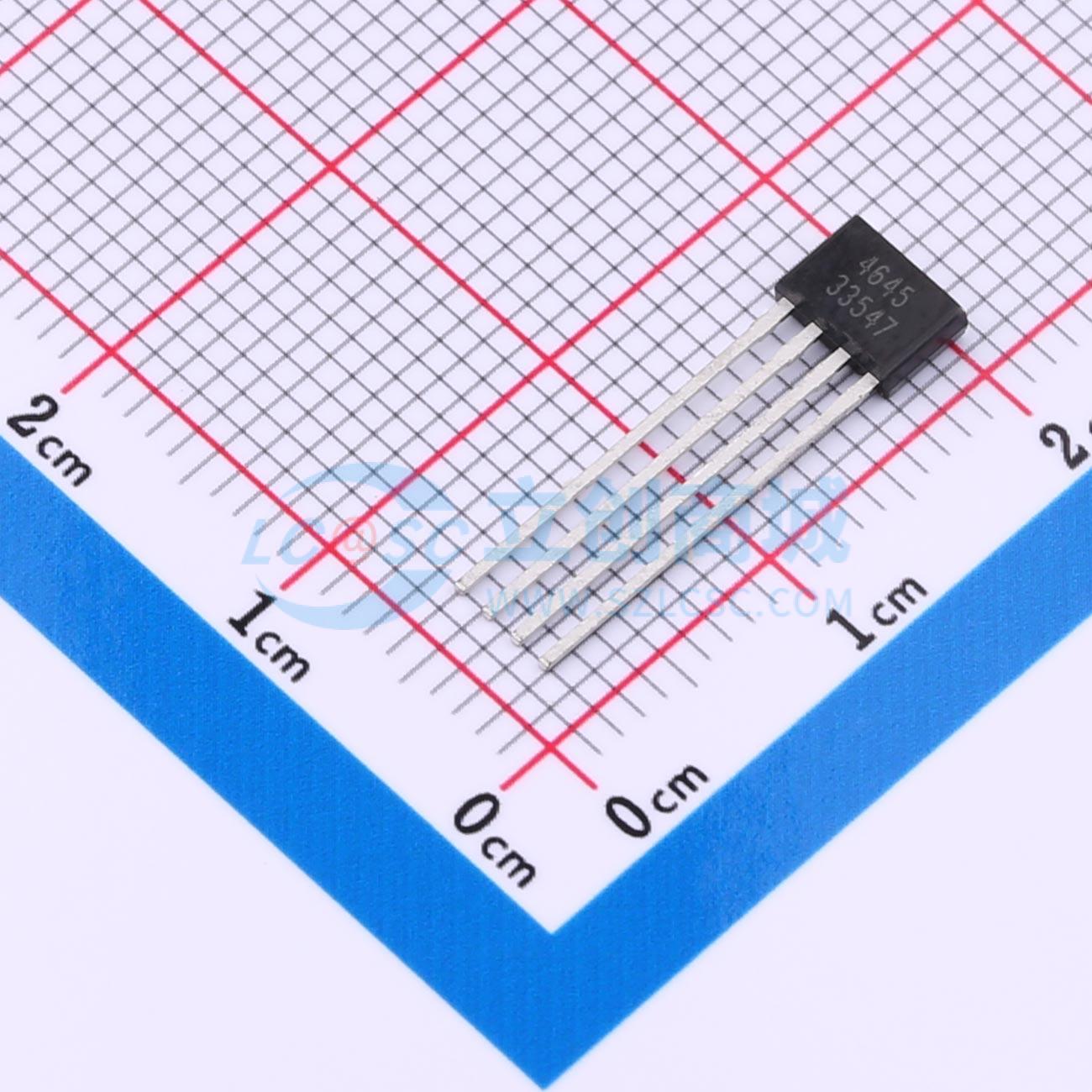

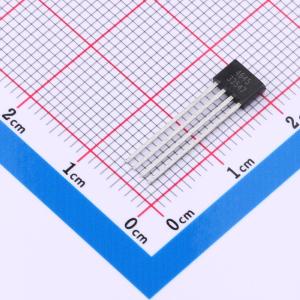

温馨提醒：图片仅供参考，商品以实物为准
SC4645VB
高精度、宽带宽、带参考电压输出可编程线性霍尔传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 带参考电压输出(典型值 2.5V);响应时间低至3.6us;带宽最大120kHz;低噪声
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC4645VB
- 商品编号
- C42408070
- 商品封装
- SIP-4
- 包装方式
- 袋装
- 商品毛重
- 0.2225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | - | |
| 灵敏度 | 21mV/Gs | |
| 灵敏度温漂 | - |
| 属性 | 参数值 | |
|---|---|---|
| 线性度 | ±0.2% | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 14mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
SC4645是一颗可编程线性霍尔传感器芯片，内部集成了磁场感应单元，三级可变增益低噪声放大器，输出级和温度检测，零点补偿，灵敏度补偿和EEPROM控制模块。它感应垂直于芯片表面的磁场，并按一定比例（灵敏度）转化为电压输出，非常适合于电流检测应用。 SC4645的静态输出电压（无磁场）默认为电源电压的一半，根据应用需求，可以通过电源和输出脚对静态电压进行在线编程。SC4645的灵敏度范围可从1—21 mV/Gs范围内编程以适应检测不同量程的电流。 SC4645内部集成了温度传感器模块，用户通过改变温度系数来补偿灵敏度随温度的变化，配合磁环的温度系数，提高传感器精度。 芯片的典型工作电压为5.0V，极限耐压可达15V，工作温度范围支持 -40 - 125℃，以满足恶劣的汽车电子环境需求。 SC4645提供SIP - 4封装，亚光镀锡，采用无卤绿料，满足环保要求。
商品特性
- 带参考电压输出（典型值2.5V）
- 可编程高速线性霍尔传感器芯片静态输出电压可调，参考电压可调，灵敏度可调（1.0 - 21 mV/Gs），灵敏度温度系数可调
- 响应时间低至3.6 μs
- 带宽最大120 kHz
- 低噪声
- 工作电压范围4.5 — 5.5V
- 工作温度范围 -40 — 125 ℃
- 电源欠压保护，输出短路保护
- 绿色SIP4封装
应用领域
- 直流无刷电机电流检测
- 过电流检测
- AC/DC变换器
- 位置检测
- 光伏电流传感器
