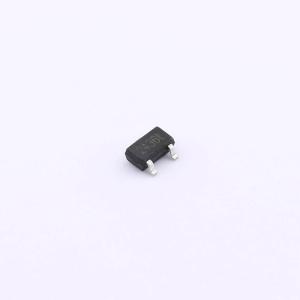

温馨提醒：图片仅供参考，商品以实物为准
SC2436SO-TR
可编程数字单极霍尔效应传感器
- 描述
- 贴片、开漏输出、高压、高灵敏度、单极、位置检测、霍尔开关
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC2436SO-TR
- 商品编号
- C42408040
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.127462克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 2.5V~24V | |
| 输出电流 | 20mA | |
| 工作电流 | 1.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 10mT | |
| 释放点(Gs) | 8.5mT | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置施密特触发器；反向电压保护；内置LDO |
商品概述
SC243X 系列采用高频斩波技术，在全工作电压和工作温度范围内具有很高的磁场一致性和对称性。芯片的电源和输出脚集成了过压保护功能，具有抗电磁干扰能力强和可靠性高的特点。SC243X 内部集成了稳压模块、霍尔阵列、放大电路、施密特触发器和输出级等电路模块。霍尔信号处理通路采用高频斩波技术，不但减小了霍尔感应阵列和处理电路的失调电压，而且减小了应力和温度对失调电压的影响，并尽可能地将芯片的系统延时及输出抖动降低至最小。SC243X 的输出级采用漏极开路输出，并有能达到 20mA 的灌电流能力。SC243X 内部集成的稳压电路使芯片可接受 2.5V 到 24V 的宽电源供电电压，满足工业和消费电子的应用需求。SC244X 提供小型单列直插 TO-92S(UA) 和 SOT23-3L(SO) 贴片封装，100% 无铅无卤绿色封装，符合环保要求。
商品特性
- 高性能单极霍尔
- 多种灵敏度范围可选
- 高斩波频率
- 宽工作电压范围：2.5V 到 24V
- 宽工作温度范围：-40℃ 到 150℃
- 电源反接保护：-28V
- 所有脚均有过电保护
- 小封装
- 3 脚 TO-92S(UA)
- 3 脚 SOT23-3L(SO)
应用领域
- 工业用途
- 家用电器
- 液位检测
- 限位开关
- 气动/液压阀控制
