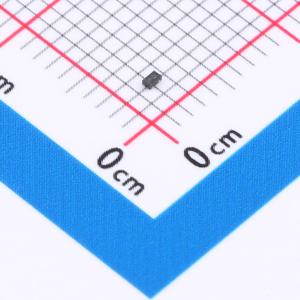

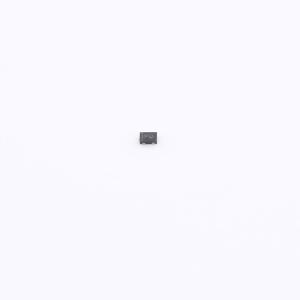

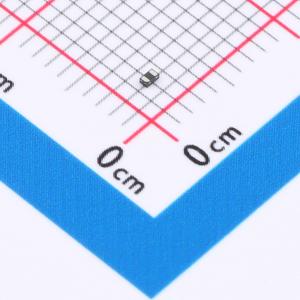

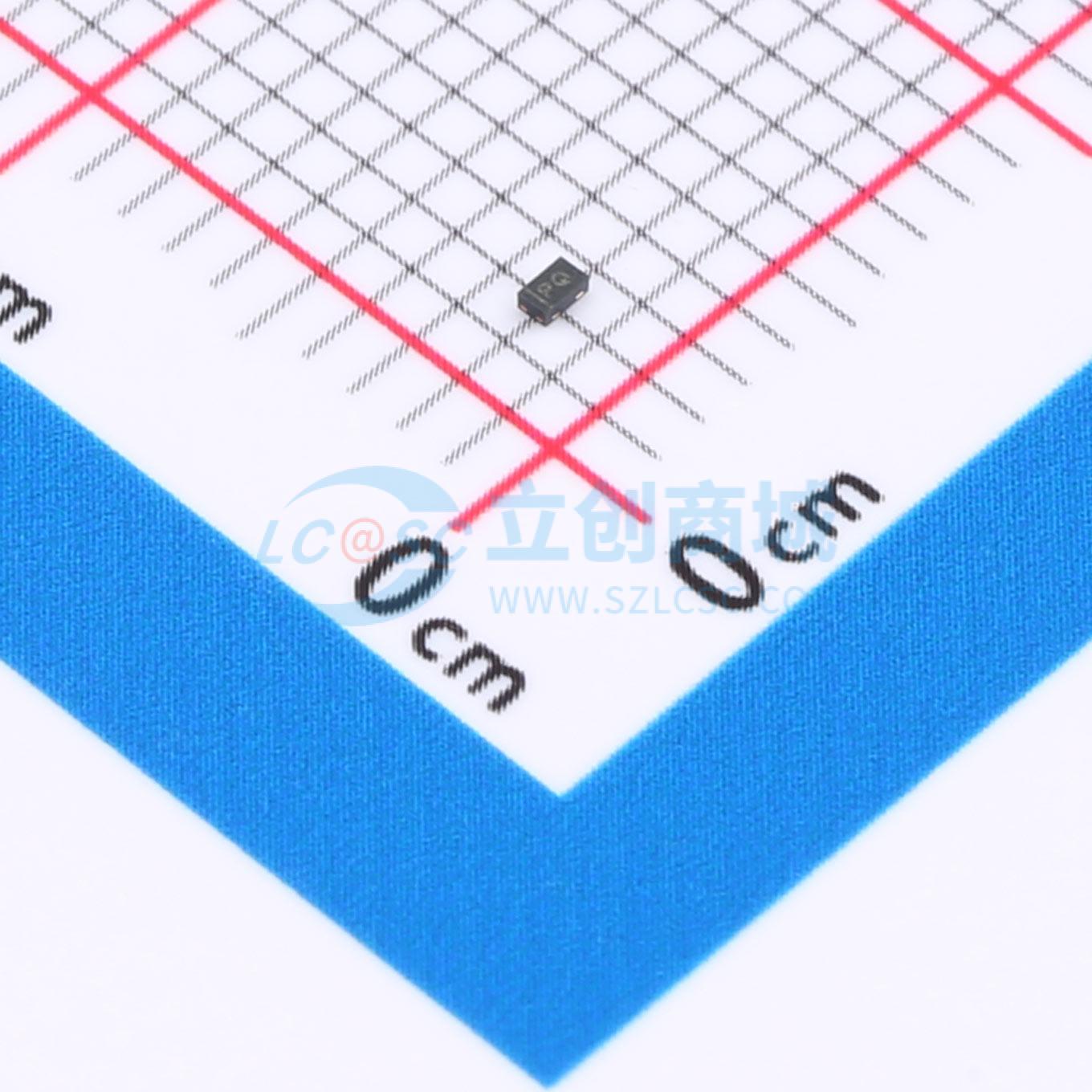

ESD701DPYR

低电容ESD二极管用于RF和ADAS信号保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ESD701DPYR
商品编号: C42409125
商品封装: X1SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.0079克(g)

商品参数

商品概述

ESD701是一款低电容ESD二极管，用于RF和ADAS信号防护。ESD701是一款双向ESD保护二极管，采用行业标准0402 (DPY) 封装，提供IEC 61000-4-2标准的15kV防护等级。该器件可钳制符合IEC 61000-4-5标准的8/20μs浪涌，峰值脉冲电流最高可达3A。低电容和低漏电流有助于确保在多种系统和应用中提供对瞬态事件的防护，这种防护对于越来越普及的小尺寸外形和更快数据速率的应用来说十分关键。ESD701是一种二极管型TVS，用于在人机接口连接器与系统之间的高速信号线路上，为ESD事件提供接地泄放路径。

商品特性

提供IEC 61000-4-2 ESD防护
±15kV接触放电
±15kV空气间隙放电
提供IEC 61000-4-5浪涌防护
可承受8/20μs 3A浪涌
I/O电容典型值为0.3pF
超低漏电流，典型值2nA
低动态电阻，典型值0.84Ω
采用行业标准0402封装

应用领域

汽车天线ESD防护
RF信号ESD防护
近场通信（NFC）
带同轴供电的汽车SerDes
USB Type-C（容忍短接至Vbus）

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	37V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	210W@8/20us

	属性	参数值
	击穿电压(VBR)	35.5V
	反向电流(Ir)	2nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF
