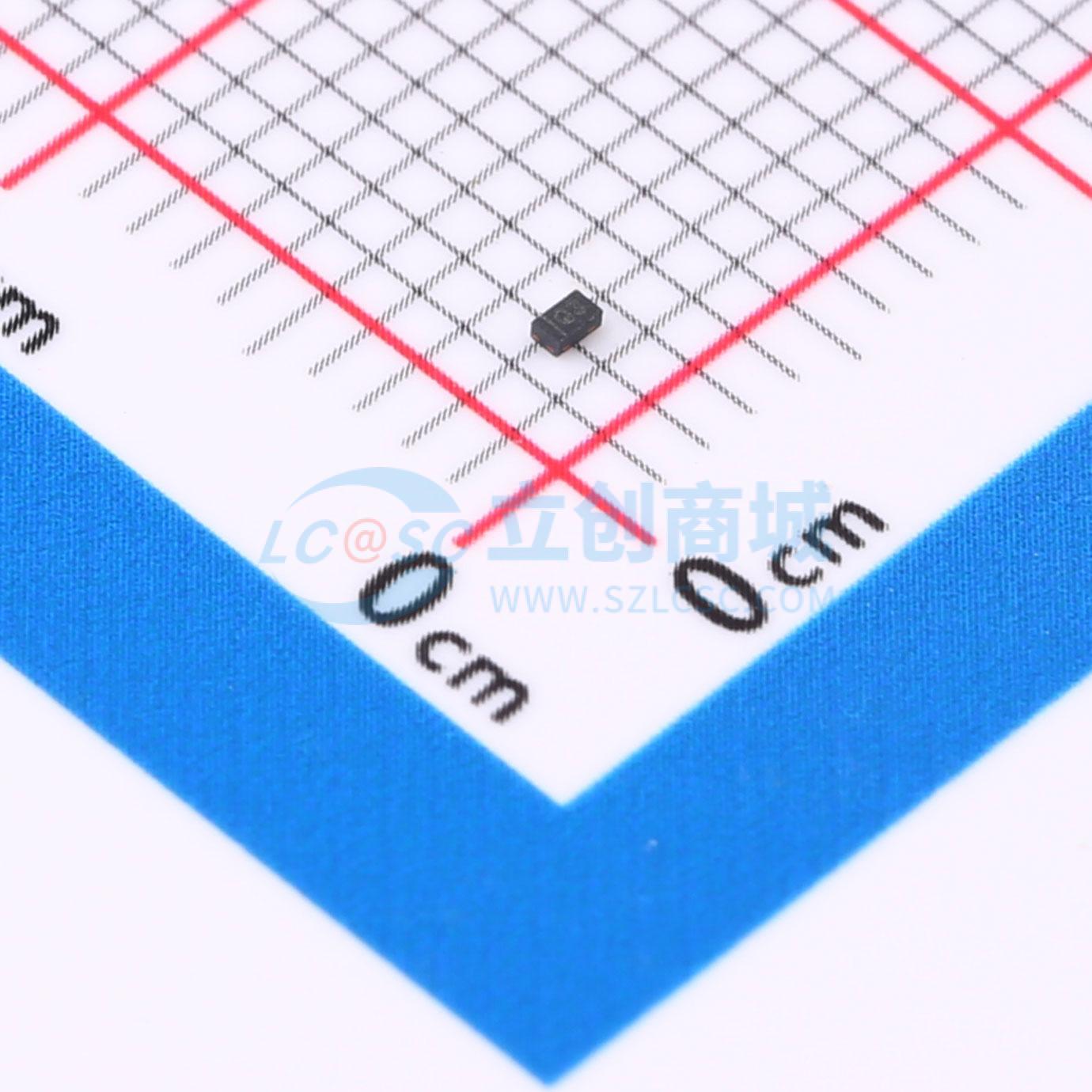

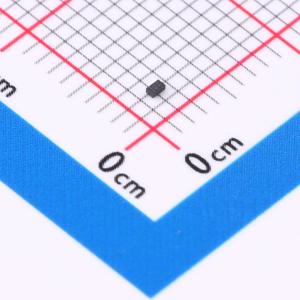

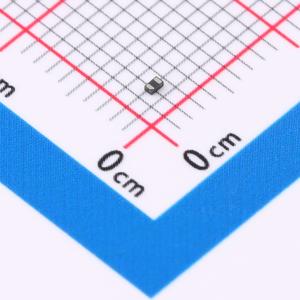

温馨提醒：图片仅供参考，商品以实物为准

ESD501DPYR

用于射频和ADAS信号保护的低电容ESD二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双向 ESD 保护二极管。采用业界通用 0402 (DFN1006) 封装，并提供 15 kV 的 IEC 61000-4-2 保护级别。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 3A 的 8/20 μs 浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。这种保护对于许多应用（例如更小的外形尺寸和更快的数据速率）来说至关重要，这些应用随着时间的推移越来越普遍。
品牌名称: TI(德州仪器)
商品型号: ESD501DPYR
商品编号: C42409135
商品封装: X1SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

ESD501是一款用于射频和ADAS信号保护的低电容双向ESD保护二极管。ESD501采用业界通用0402 (DFN1006)封装，并提供15kV的IEC 61000-4-2保护级别。根据IEC 61000-4-5标准，该器件可以钳制峰值脉冲电流高达3A的8/20μs浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。这种保护对于许多更小外形尺寸、更快数据速率的应用来说至关重要，这类应用随着时间推移越来越普遍。

商品特性

IEC 61000-4-2 ESD保护:±15kV 接触放电
IEC 61000-4-2 ESD保护:±15kV 空气间隙放电
IEC 61000-4-5 浪涌保护:3A (8/20μs)
I/O电容典型值 0.3pF
超低漏电流:1nA（典型值）
采用业界通用 0402 封装

应用领域

汽车天线 ESD 保护
射频信号 ESD 保护
近场通信 (NFC)
采用同轴电缆供电的汽车串行器/解串器
USB Type-C（可耐受短接至 Vbus）

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	钳位电压	23V
	击穿电压(VBR)	15V
	反向电流(Ir)	1nA
	通道数	单路

	属性	参数值
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5
	类型	ESD
	Cj-结电容	0.3pF
