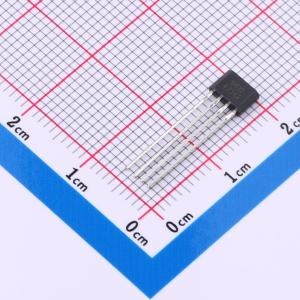

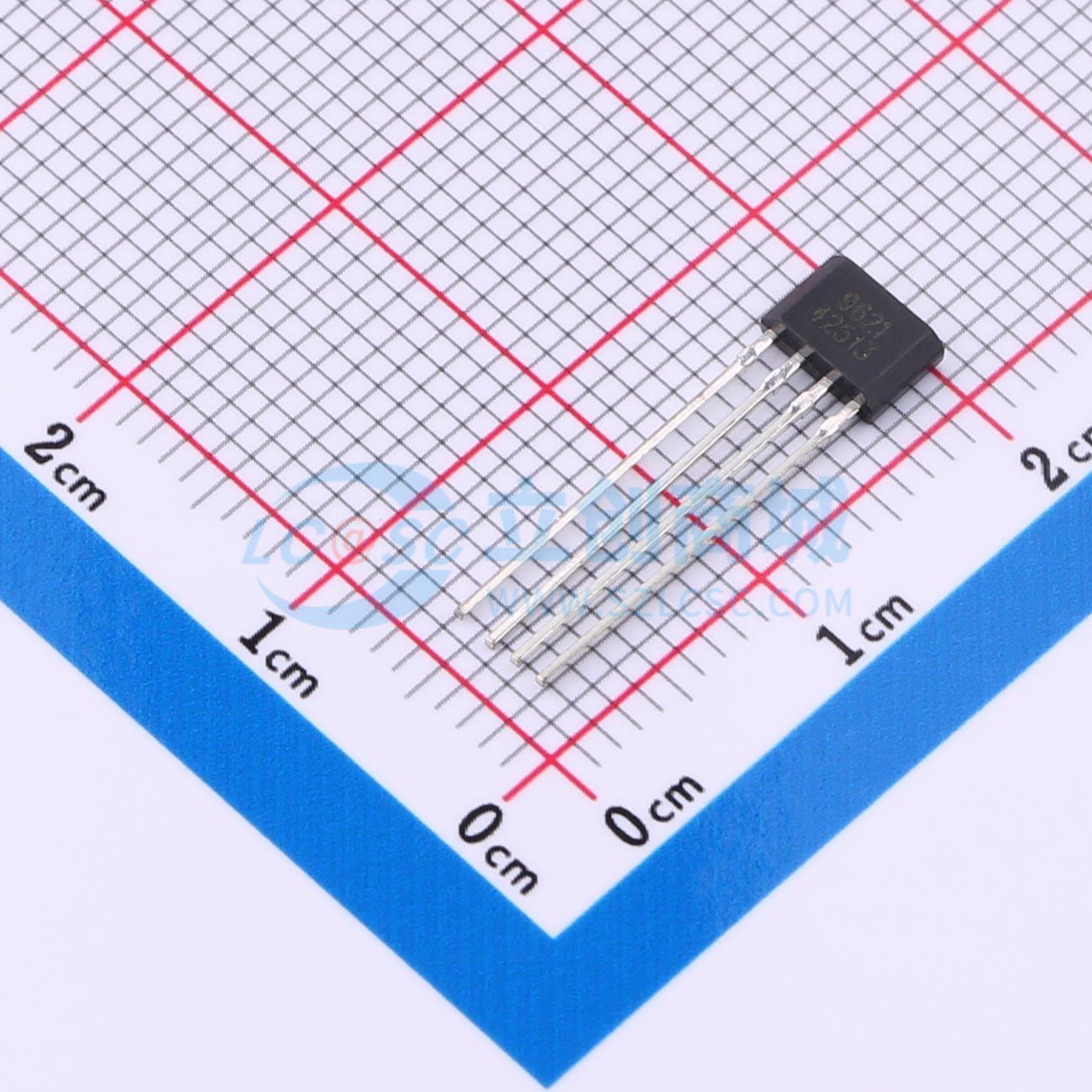

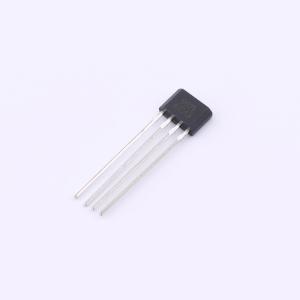

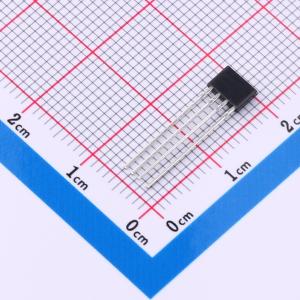

SC9621VB-BK
高精度过零输出差分速度传感器
- 描述
- 曲轴、反接保护、齿中（过零）翻转、差分霍尔、四线电压型
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC9621VB-BK
- 商品编号
- C42408071
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 3.8V~26V | |
| 输出电流 | - | |
| 工作电流 | 3.5mA | |
| 工作点(Gs) | 4.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -4.5mT | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 反向电压保护 |
商品概述
SC962X 是一款差分霍尔效应传感器集成电路，内部集成了两个霍尔感应点，通过对感应到的磁场进行差分运算，实现了高灵敏度和大检测气隙的特性。该器件能够检测磁环或铁磁性齿轮的运动。它具备宽广的工作电压范围和工作温度范围，以及优异的电磁兼容性鲁棒性，并通过了 AEC-Q100 Grade0 认证，因此非常适合用于汽车中的速度检测应用，例如曲轴传感器和变速箱传感器。SC9621 型号在差分磁场过零时输出翻转，并内置迟滞判断功能以防止误触发，从而确保出色的重复性和可靠的精度。当用于检测铁磁性齿轮时，其翻转点位于齿中心。SC9625 型号则在差分磁场达到正负阈值时翻转，同样具备出色的重复性和精度。用于检测铁磁性齿轮时，其翻转点位于齿边沿。该器件采用 TO-94 封装，并实现 100% 无铅亚光镀锡工艺。
商品特性
- 支持过零翻转或阈值翻转
- 支持南极和北极背磁
- 检测气隙大
- 单芯片解决方案
- 宽工作电压范围：3.8V ~ 26V
- 宽工作温度范围：-40℃ ~ 150℃
- 所有引脚具备过压保护
- 电源端具备防反接保护
- 通过 AEC-Q100 Grade0 汽车级认证
- 封装形式：TO-94
应用领域
- 凸轮轴位置传感器
- 速度传感器
